Översikt
Tendzone MCN - 4611 är en multimediadistribuerad interaktiv systemintegrerad molnnod, en integrerad codec-enhet, stöder manuell växling till kodning eller avkodning av molnnod, systemdistribution stöder både centerless och center distributionslägen, som kan väljas på begäran i projektet. När den används som en kodningsnod stöder den 4K @ 60 videosignalinsamling och 4K @ 30-kodning; när den används som en avkodningsnod stöder den 4K @ 60 videoavkodning och videoutgångsvisning; stöder KVM-sätesapplikationer och stöder LED/LCD-skarvningsapplikationer.
Drag
High definition, multifunktion
- Stöd 4K@60 upplösning utgångsskärm
- Stöd 4K@30 videosignalinsamling och kodning
- Stöd KVM-säteapplikation
Intelligent skarvning, enhetlig hantering
- Stöder synkron visning av skarvningsbilder med LED/LCD-skärmar
- Stöder enhetlig hantering och kontroll av distribuerad systemplattformsprogramvara
- Stöder videobildfönster, cross-screen, roaming och överläggsvisning
Säker och pålitlig
- Inhemska chips, inbyggt Linux-system, virusfritt
- Stöd PoE strömförsörjning och extern strömförsörjning backup
- Stöd backup för optisk länk
Enkelt underhåll
- Fläktlös och tyst design, optoelektronisk backup
- Integrerad design, fri växling till kodning eller avkodning
- Stöder 2 enheter sida vid sida installation; stöder 12 enheter centraliserad installation

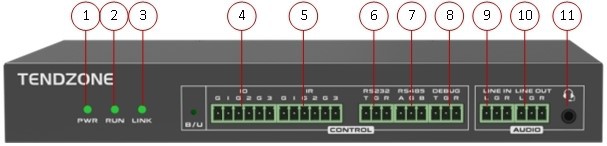

Panelinformation
(1) Strömindikator Obs: Alltid på när den är på
(2)Arbetsindikatorlampa Obs: Blinkar när programmet körs normalt och är alltid på när det är onormalt
(3)Anslutningsindikator Obs: Blinkar när den är ansluten till servern, onormal när den alltid är på
(4)3 -väg IO
(5)3 -vägs IR
(6) En kanal RS 232
(7)En RS 485
(8) Debug port Obs: Debug port, används för att lokalisera problem
(9) LINE IN balanserad ingång
(10)LINE OUT balanserad utgång
(11)3. 5 mm gränssnitt Obs: In- och utgång integrerade

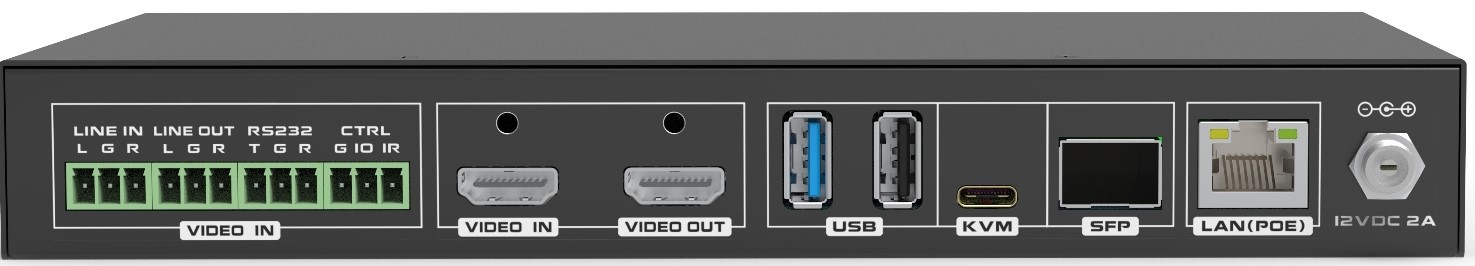

(1)LINE IN balanserad ingång
(2) LINE OUT balanserad utgång
(3) En kanal RS 232
(4) En IO + en IR
(5)HDMI IN1-ingång (med ljud)
(6)HDMI OUT-utgång (med ljud)
(7)USB3.0 Typ-A-värdport Obs: Anslut tangentbordet och musen när KVM-avkodningsnoden
(8)USB2.0 Typ-A-värdport Obs: Anslut tangentbordet och musen när KVM-avkodningsnoden
(9)Typ-C-port (uppgradering) Obs: Anslut till en dator för kontroll när du använder KVM-kodningsnod
(10)SFP Gigabit optisk nätverksport
(11)PoE Gigabit Ethernet-port Obs: Stöd POE-strömförsörjning
(12) DC 12V/2A strömförsörjningsport
Populära Taggar: 4k av over ip encoder decoder, Kina 4k av over ip encoder decoder tillverkare, leverantörer, fabrik
SPECIFIKATIONER
|
Allmän prestation |
||
|
Hårdvarukonfiguration |
Inhemskt egenutvecklat codec-chip ; utvecklat baserat på inbäddat Linux-system, inga virus eller trojanska invasion; |
|
|
Frontpanel |
3 statusindikatorer: PWR, RUN och LINK; |
|
|
Videogränssnitt |
1-kanals HDMI-videoingång; 1-kanals HDMI-videoutgång; Stöd HDMI fast spänne; |
|
|
Ljudgränssnitt |
1-vägs 3,5 mm hörlursuttag in/utgång ; 2 balanserade LINE-ljudingångar; 2-vägsbalanserad LINE-ljudutgång; |
|
|
Datagränssnitt |
{{0}}sätt USB 3.0-värd; {{0}}sätt USB 2.0-värd; 1 typ-c-gränssnitt, stöder OTG; |
|
|
Kontrollgränssnitt |
4 IO; 4 IR; 2 RS232; 1 RS485; 1 RS232-felsökningsport; |
|
|
Nätverksgränssnitt |
1 1000M bps nätverksport för optisk fiber; 1 1000Mbps Ethernet-port, stöder POE-strömförsörjning; |
|
|
Strömgränssnitt |
1 DC-strömgränssnitt, 12V/2A-ingång; |
|
|
Enhetens strömförbrukning |
Mindre än eller lika med 12 W ; |
|
|
Läckageskydd nuvarande |
0.25mA |
|
|
Arbetsmiljö |
Temperatur: 0~45 grader ; Relativ luftfuktighet: 10%-90% RH ; |
|
|
Lagringsmiljö |
Temperatur: -20 grad -60 grad ; Relativ luftfuktighet: 5%-90% RH ; |
|
|
Installation |
Två 1U-skåp installerade sida vid sida; 8 centraliserade installationer; |
|
|
Storlek |
Produktstorlek: 220*124*30mm ; Förpackningsstorlek: 540 * 280 * 90 mm ; Nettovikt: 0.7KG; Bruttovikt: 2,48 kg; |
|
|
Kodare |
Avkodare |
|
|
Videoingång |
N/A |
Stöder 1-kanals 4K @ 60fps videoingångsförvärv, 4K @ 30fps videokodning och bakåtkompatibilitet; stöder kodningsupplösning, bithastighet, bildhastighet, kodningsformat, hastighetskontrollinställningar, bithastighetsjusteringsområde 128Kbps~40Mbps, bildhastighetsjusteringsområde 5~60 bildrutor; |
|
Videoutgång |
Stöd 1 -kanal 4K @60 videoutgång och avkodning, med nedåtgående upplösningskompatibilitet; stöder anpassad upplösningsutgång; stöder H 264/H265 videoavkodning; |
Stöd 1- kanal 4K @ 30fps video loop output; |
|
Ljudingång |
När den används som en KVM-sätesutgångsnod stöder den 1 3.5 mm ljudingång och 1 LINE ljudingång; |
Stöd 1-vägs 3,5 mm hörlursuttag; 2-vägs balanserad LINE-ljudingång; Stöd AAC, G.711a, G.711u, G.722 ljudformatkodning, 48KHz 24-bitsamplingshastighet; |
|
Ljudutgång |
Stöd för 2-vägs balanserad LINE-ljudutgång; 1-vägs 3,5 mm hörlursuttag ; Stöd AAC, G.711a, G.711u, G.722, O PUS ljudformatavkodning, 48KHz 24-bitsamplingshastighet; |
N/A |
|
Videoigenkänning |
Stöder automatisk identifiering av EDID utökad skärmidentifierare; Kompatibel med P-system för progressiv skanning; |
|
|
Nätverkskommunikation |
Stöd kommunikation över segment; Stöd DH CP för att dynamiskt få IP-adress; Stöd RTSP/RTP-protokoll; Stöd unicast och multicast; |
|
|
Drift och underhåll av utrustning |
Stöder erhållande av information om enhetens processöverlevnad, information om minnesanvändning, information om körtid, CPU-beläggningsgrad och information om drift och underhåll av diskanvändning; Stöd konfiguration av webbsidor; Stöd nätverkskonfiguration, enhetsuppgradering, omstart, loggexport, konfigurationsimport/export, rensa användarkonfiguration och fabriksåterställning; |
|
|
Undertexter/bakgrund |
Stöd bakgrundsinställningar; Stöd undertextinställningar; Stöd banner display; |
|
|
Ansökan |
Stöd KVM-agentapplikation; Stöd skarvningsskärmsapplikationer; Stöd ultrahögupplöst videosynkroniseringsapplikation; |
|
