Produktöversikt

Denna högpresterande professionella växlingsenhet hanterar effektivt ljud- och videosignaler, vilket gör den idealisk för en mängd olika applikationer inklusive sändningar och tv-projekt, multimediakonferenssalar, storbildsskärmar, tv-undervisning och kommando-/kontrollcenter.

Stöder olika signalformat inklusive CVBS, YPbPr, VGA, DVI, HDMI, 3G/HD/SD-SDI, HDBaseT och Optical, vilket säkerställer sömlös omkoppling och överföring mellan olika in-/utgångstyper

Drag

32-in- och 32-utgångsgränssnitt för växlingskort för ljud och videosignaler;
Bussväxlingsteknik, varje signal kan inte bara sändas punkt-till-punkt, utan också sändas enbart genom en busskanal, vilket säkerställer realtidsvisning av alla signalbilder;
Frekvens- och linjefördubblingsteknik kan förbättra visningen av bildsignaler genom att dubbla linjen och frekvensen;
Sömlös korsväxling, utan svart skärm, fast skärm, jitter, rivning, etc. under växlingsprocessen;
Flera signaltyper finns tillgängliga: CVBS, YPbPr, VGA, DVI, HDMI, 3G/HD/SD-SDI, HDBaseT, Optical;
Upplösningen är justerbar och stöder upp till 4096 x 2160P@60Hz;
Stöd utgångskanaler som ska stängas eller öppnas individuellt eller helt;
Det sömlösa inmatningskortet stöder skärmvisningsfunktionen för anpassade teckenöverlägg, som kan överlägga och visa anpassat kinesiskt innehåll på vilken ingångskanal som helst uppe till vänster, nedre till vänster, uppe till höger, nedre höger, etc., och teckenfärgen kan ställas in ;
Stöd RS232 seriell port, TCP/IP-nätverk, frontpanelkontroll, öppet kontrollprotokoll;
Stöd GUI-användargränssnittskontroll och humaniserad design;
modifiera och anpassa EDID-information;
Stöd den aktuella enhetens in- och utgångskanalstatusfråga funktion;
Stöd för att spara och ringa flera scener;
Signalporten stöder hot plugging.

Populära Taggar: 32x32 hybrid modulär videomatris, Kina 32x32 hybrid modulär videomatris tillverkare, leverantörer, fabrik

Värd
beskriva	Stöder upp till 32 ingångar och 32 utgångar för ljud- och videosignalväxlingskort, stöder hot swapping
kontrollera
Seriell kontrollport	DB9 RS232 honkontakt
Pin-konfiguration	Pin 2 TX, Pin 3 RX, Pin 5 GND
Panelchassistruktur	Pluggbar signal, 8 ingångskortplatser kan sättas in med 8 signalingångskort, 8 utgångskortplatser kan sättas in med 8 signalutgångskort
Kontroller på frontpanelen	Knapp
konventionell
Driftstemperatur	-0-+50 grad
Relativ luftfuktighet	10%-90%
strömförsörjning	AC 100-240V , 50/60 Hz , strömförbrukning utan belastning för värd 60 W, exklusive kort
Chassistorlek (mm)
VMC{{0}}: 436,6L x 320,0W x 221,5H

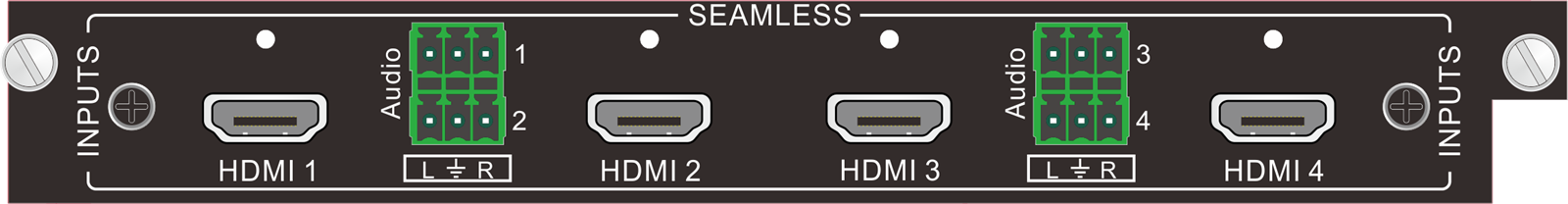

Ingångssignalkort-VMC-4I-HD-4K

Ingångssignal	4-kanal HDMI-signal, 4-kanal analog ljudsignal	Energiförbrukning	12.5W
Ingångskontakter	Typ A 19-stift hona, 3-stift pluggbar plint	Färgdjup	8 bitar
Signaltyp	HDMI, DVI-D, automatisk identifiering av insignaler	bandbredd	10,2 Gpbs
temperatur	0 grad - +50 grad	fuktighet	10% - 90%
Upplösning	Maximal ingångsupplösning 4096 x 2160P@60Hz, ingångsadaptiv
Ljudformat	Inbäddat ljud stöder PCM, Dobly Digital, DTS, DTS-HD-format, externt ljud stöder PCM-format
standard	Stöd för HDMI1.4, HDCP2.2
EDID Management	Stöd EDID-inlärningsfunktion
Andra funktioner	Stöd inställningar för chroma, ljusstyrka, kontrast, färgtemperatur och skärpa, stöd för teckenöverlagring, hot plug

Ingångssignalkort-VMC-4I-OF

Ingångssignal	4-kanal optisk fibersignal, automatisk igenkänning av insignal	Energiförbrukning	24W
Ingångskontakter	Fiberoptisk modul	Datatyper	DVI/HDMI
Maxpris	10,2 Gbps	Relativ luftfuktighet	10%-90%
temperatur	0 grad -+50 grad	Färgdjup	8bit, 10bit, 12bit, 16bit
Fiberoptisk modul
Gränssnittsspecifikationer	LC-gränssnitt
Fiberoptisk signal	9 justerbara upplösningar, den högsta ingångsupplösningen är 4096x2160@30Hz
Överföringsavstånd	Behöver användas med fiberoptisk sändare/mottagare, 4096x2160@30Hz single-mode fiber maximalt överföringsavstånd är 2KM, multi-mode är 300M
Maximal datahastighet	10,2 Gbit/s
andra
Fungera	Stöd för teckenöverlagringsfunktion och hot swap

Ingångssignalkort-VMC-4I-HBT

Videoingång
Ingångssignal	4-kanals HDBT-signal, automatisk identifiering av ingångssignal	Ingångsnivå	TMDS 2,9V-3.3V
Ingångskontakter	RJ45, med gulgrön dubbelfärgad indikatorlampa	Ingångsimpedans	Differentialledning 100Ω
Energiförbrukning	21W
Ljudingång
Ingångssignal	4-kanals stereosignal	Ingångskontakter	3,5 mm ljudjack
Ingångsimpedans	75Ω	Frekvenssvar	20Hz-20K Hz
kontrollera
Styrsignal	4-vägs RS232 styrsignal	Kontrollport	3-pluggbar plint
protokoll	Stöder RS232-protokoll, stöder IR, RS232 tvåvägs transparent överföring
konventionell
Få	0 dB	bandbredd	10,2 Gbps
Upplösning	Stöder upp till 1920×1080@60Hz	Överhörning	<-50dB@5MHz
Överföringsavstånd	1080p Mindre än eller lika med 70m	Växlingshastighet	200 ns (max)
Driftstemperatur	-10 grad -+40 grad	Relativ luftfuktighet	10%-90%
Ljudformat	Inbäddat ljud stöder PCM, Dobly Digital, DTS, DTS-HD-format, externt ljud stöder PCM-format
HDMI standard	Stöd HDMI1.4a
EDID, HDCP	Stöd EDID manuell hantering, kompatibel med HDCP1.4
Andra funktioner	Stöder inställningar för kromaticitet, ljusstyrka, kontrast, färgtemperatur och skärpa, teckenöverlagringsfunktion, hot plug och PoH extern strömförsörjningsfunktion

Ingångssignalkort-VMC-2I-HBT-4K

Videoingång
Ingångssignal	2 -kanals HDBT-signal, automatisk igenkänning av insignal	Ingångsnivå	TMDS 2,9V-3.3V
Ingångskontakter	RJ45, med gulgrön dubbelfärgad indikatorlampa	Ingångsimpedans	Differentialledning 100Ω
Energiförbrukning	21W
Ljudingång
Ingångssignal	2--vägs stereosignal	Ingångskontakter	3,5 mm ljudjack
Ingångsimpedans	75Ω	Frekvenssvar	20Hz-20K Hz
kontrollera
Styrsignal	2--vägs RS232-styrsignal	Kontrollport	3-pluggbar plint
protokoll	Stöder RS232-protokoll, stöder IR, RS232 tvåvägs transparent överföring
konventionell
Få	0 dB	bandbredd	10,2 Gbps
Upplösning	Stöder upp till 4096 x 2160P@30Hz	Överhörning	<-50dB@5MHz
Överföringsavstånd	1080p Mindre än eller lika med 70m	Växlingshastighet	200 ns (max)
Driftstemperatur	-10 grad -+40 grad	Relativ luftfuktighet	10%-90%
Ljudformat	Inbäddat ljud stöder PCM, Dobly Digital, DTS, DTS-HD-format, externt ljud stöder PCM-format
HDMI standard	Stöder HDMI1.4-standard
EDID, HDCP	Stöd EDID manuell hantering, stöd för HDCP2.2 och bakåtkompatibel
Andra funktioner	Stöder inställningar för kromaticitet, ljusstyrka, kontrast, färgtemperatur och skärpa, teckenöverlagringsfunktion, hot plug och PoH extern strömförsörjningsfunktion

Ingångssignalkort-VMC-4I-DV

Ingångssignal	4-vägs DVI-signal	Ingångsnivå	TMDS 2,9V-3.3V
Ingångskontakter	Kvinnlig port DB24+5	Ingångsimpedans	75Ω
Energiförbrukning	10W
konventionell
Få	0 dB	bandbredd	Maximal datahastighet 4,95Gbit/s
Videosignal	DVI, HDMI, VGA, C-VIDEO, YPbPr, automatisk identifiering av insignaler	Maximal tidsfördröjning	5nS(±1nS)
Datatyper	8 bitar	Överhörning	<-50dB@5MHz
Växlingshastighet	200ns (max) överhörning	Upplösning	Stöder upp till 1920×1200 @60Hz
Ljudformat	Inbäddat ljud stöder PCM, Dobly Digital, DTS, DTS-HD-format, externt ljud stöder PCM-format
Ljudsamplingshastighet	32K, 44.1K, 48K, 88.2K, 96K, 176.4K , 192K
EDID och DDC Management	Stöder Extended Display Identification (EDID) och Display Data Channel (DDC), med DVI- och HDMI-standarder
HDCP-hantering	Stöder High-bandwidth Digital Content Protection (HDCP) och använder DVI- och HDMI1.3-standarder
Andra funktioner	Stöd inställningar för kromaticitet, ljusstyrka, kontrast, färgtemperatur och skärpa, teckenöverlagringsfunktion, hot plug

Ingångssignalkort-VMC-4I-HD

Ingångssignal	4-kanals HDMI-signal (kompatibel med DVI), 4-kanals analog ljudsignal	Energiförbrukning	10W
Ingångskontakter	Typ A 19-stift hona, 3-stift pluggbar plint	Färgdjup	8 & 10 & 12 bitar
Signaltyp	HDMI, DVI-D, automatisk identifiering av insignaler	bandbredd	6,75 Gpbs
temperatur	0 grad - +50 grad	fuktighet	10% - 90%
standard	Stöd för HDMI1.3, kompatibel med HDCP-standard	Upplösning	Stöder upp till 1920×1080@60Hz
Ljudformat	Inbäddat ljud stöder PCM, Dobly Digital, DTS, DTS-HD-format, externt ljud stöder PCM-format
EDID och DDC Management	Stöder Extended Display Identification (EDID) och Display Data Channel (DDC), med DVI- och HDMI-standarder
Andra funktioner	Stöd inställningar för kromaticitet, ljusstyrka, kontrast, färgtemperatur och skärpa, teckenöverlagringsfunktion, hot plug

Ingångssignalkort-VMC-4I-VG

Videoingång
Ingångssignal	4-vägs VGA-signal		Kopplingsingång	Endast AC-koppling
Ingångskontakter	15-stift D-typ honport		Ingångsnivå	{{0}}.5-2.0Vp-s
Ingångsimpedans	75Ω
Ljudingång
Ingångssignal		4 kanaler med analoga ljudsignaler		Audioingångsimpedans	>10KΩ
Ingångskontakter		3-pluggbar plint		Ingångsimpedans	75Ω
Frekvenssvar		20Hz-20K Hz
konventionell
Få	0 dB		Bandbredd	YPbPr: 170 MHz; C-VIDEO: 150MHz; VGA: 170MHz
Växlingshastighet	200 ns (max)		Överhörning	<-50dB@5MHz
Videosignal	VGA (RGBHV), YPbPr, C-VIDEO, automatisk identifiering av insignaler
Chroma Space	Stöder justering av färgrymd: YCBCR\RGB			Upplösning	Stöder upp till 1920×1200 vid 60Hz
Energiförbrukning	12W
Andra funktioner	Stöder inställningar för kromaticitet, ljusstyrka, kontrast, färgtemperatur och skärpa; teckenöverlagringsfunktion; hot plug; VGA-signalingång automatisk korrigering; återställning av en port till fabriksinställningar

Ingångssignalkort-VMC-4I-AV

Ingångssignal		4-kanal CVBS-signal, 4-kanals analog ljudsignal		Ljudformat som stöds		stereo
Ingångskontakter		BNC-kontakt, 3-pluggbar plint		Standard		Stöd PAL och NTSC-format
Energiförbrukning		11W		Upplösning		7 justerbara nivåer, upp till 1920×1080@60Hz
konventionell
Ljudbrusgolv		-80dB		Maximal ljudförvrängning		2.0V
Driftstemperatur		0 grad - +50 grad		Relativ luftfuktighet		10% - 90%
bandbredd		6,75 Gbps		Automatisk linjeskalningsfunktion		stöd
Andra funktioner		Stöder inställningar för chroma, ljusstyrka, kontrast, färgtemperatur och skärpa; teckenöverlagringsfunktion; hot plug
	Ingångssignalkort-VMC-4I-SD

	Ingångssignal		4-kanals SDI-signal (var och en med en SDI-looputgång)		Ingångsnivå		TMDS 2,9V-3.3V
	Ingångskontakter		BNC-kontakter		Ingångsimpedans		75Ω
	Videosignal		SDI, HD-SDI, 3G-SDI, automatisk identifiering av insignaler		Energiförbrukning		14W
	konventionell
	Färgdjup		8&10&12bit		Arbetsavstånd		1080p Mindre än eller lika med 100m (vänligen använd högkvalitativ tråd)
	bandbredd		6,75 Gbps		Maximal upplösning		1080p@60Hz
	Driftstemperatur		0 grad - +50 grad		Relativ luftfuktighet		10% - 90%
	Linjefördubblingsfunktion		stöd		Upplösning		Stöder upp till 1920×1080@60Hz;
	Andra funktioner		Stöder inställningar för chroma, ljusstyrka, kontrast, färgtemperatur och skärpa; teckenöverlagringsfunktion; hot plug

Ingångssignalkort-VMC-4I-HV

Ingångssignal	2-vägs HDMI-signal (kompatibel med DVI); 2-vägs VGA-signal; 4-kanals stereoljudsignal		Energiförbrukning	12W
Ingångskontakter	Typ A 19-honkontakt; 15-stift D-typ honkontakt; 3-pluggbar plint
Upplösning	Stöder upp till 1920×1080@60Hz
konventionell
HDMI-port:
Färgdjup	8 & 10 & 12 bitar		Signaltyp	HDMI, DVI-D, automatisk identifiering av insignaler
bandbredd	6,75 Gpbs		temperatur	0 grad - +50 grad
fuktighet	10% - 90%
Ljudformat	Inbäddat ljud stöder PCM, Dobly Digital, DTS, DTS-HD-format, externt ljud stöder PCM-format
standard	Stöd för HDMI1.3, kompatibel med HDCP-standard
EDID och DDC Management	Stöder Extended Display Identification (EDID) och Display Data Channel (DDC)
VGA-port:
Kopplingsingång	Endast AC-koppling	Ingångsnivå			{{0}}.5-2.0Vp-s
Ingångsimpedans	75Ω	Frekvenssvar			20Hz-20K Hz
Få	0 dB	Överhörning			<-50dB@5MHz
Växlingshastighet	200 ns (max)	Chroma Space			Stöd justering av YCBCR\RGB
Videosignal	VGA (RGBHV), YPbPr, C-VIDEO, automatisk identifiering av insignaler
Andra funktioner	Stöder automatisk korrigering av VGA-signalingång och enports fabriksåterställning
Fungera	Stöd hot plug and unplug, stöd för chroma, ljusstyrka, kontrast, färgtemperatur och skärpa värdeinställningar, stöd för teckenöverlagringsfunktion

Output Signal Card-VMC-4O-HD-4K

Utsignal	4-kanal HDMI-signal, 4-kanal analog ljudsignal	Energiförbrukning	12.5 W
Utgångskontakter	Typ A 19-stift hona, 3-stift pluggbar plint	Färgdjup	8 bitar
konventionell
Signaltyp	HDMI, DVI-D	bandbredd	10,2 Gpbs
temperatur	0 grad - +50 grad	fuktighet	10% - 90%
Upplösning	8 justerbara nivåer, upp till 4096 x 2160@60Hz
Ljudformat	Inbäddat ljud stöder PCM, Dobly Digital, DTS, DTS-HD-format, externt ljud stöder PCM-format
standard	Stöd för HDMI1.4, HDCP2.2
EDID och DDC Management	Stöd EDID-inlärningsfunktion och DDC-kommunikation
Andra funktioner	Stöder inställning av utgångsformat, oberoende ljudsignalöverföring och hot plugging genom kommandon

Utsignalkort-VMC-4O-OF

Utsignal	4-vägs optisk fibersignal	Energiförbrukning	32W
Utgångskontakter	Fiberoptisk modul	Maxpris	10,2 Gbps
Datatyper	DVI/HDMI	temperatur	0 grad -+50 grad
Relativ luftfuktighet	10%-90%	Färgdjup	8bit, 10bit, 12bit, 16bit
Upplösning	Stöder 36 justerbara upplösningar, med den högsta utgångsupplösningen på 4K @ 30Hz
Fiberoptisk modul
Gränssnittsspecifikationer	LC-gränssnitt
Fiberoptisk signal	Det maximala överföringsavståndet för enkelläges optisk fiber är 2 km, och det för multiläge är 300M
Överföringsavstånd	4K30 överföringsavstånd: optisk fiber i singelläge har ett maximalt överföringsavstånd på 2 km och multiläge är 300 M
Andra funktioner
Stöd inställning av utgångsformat genom instruktioner, stöd för hot plug och koppla ur

Utsignalkort-VMC-4O-HBT

Videoutgång
Utsignal	4-kanals HDBT-signal	Utgångsnivå	TMDS 2,9V-3.3V
Utgångskontakter	RJ45, med gulgrön dubbelfärgad indikatorlampa	Utgångsimpedans	Differentialledning 100Ω
Energiförbrukning	21W
Ljudutgång
Utsignal	4-kanals stereosignal	Utgångskontakter	3,5 mm ljudjack
Utgångsimpedans	75Ω	Frekvenssvar	20Hz-20K Hz
kontrollera
Styrsignal	4-vägs RS232 styrsignal	Kontrollport	3-pluggbar plint
protokoll	Stöd RS232-protokoll
konventionell
Få	0 dB	bandbredd	10,2 Gbps
Upplösning	Stöd upp till 1080p sömlöst	Överhörning	<-50dB@5MHz
Överföringsavstånd	1080p Mindre än eller lika med 70m	Växlingshastighet	200 ns (max)
Driftstemperatur	-10 grad -+40 grad	Relativ luftfuktighet	10%-90%
Ljudformat	Inbäddat ljud stöder PCM, Dobly Digital, DTS, DTS-HD-format, externt ljud stöder PCM-format
HDMI standard	Stöd för HDMI1.4, kompatibel med HDCP 2.2
EDID och DDC Management	Stöd EDID manuell hantering och DDC kommunikationsfunktion
Upplösning	Stöder 36 justerbara upplösningar, med den högsta utgångsupplösningen på 1920×1080@60Hz
Överföringsavstånd	1920×1080P60Hz överföringsavstånd upp till 70 meter
Andra funktioner	Stöder inställning av utgångsformat, hot plug och PoH externa strömförsörjningsfunktioner genom kommandon

Utsignalkort-VMC-2O-HBT-4K

Videoutgång
Utsignal	2--vägs HDBT-signal	Utgångsnivå	TMDS 2,9V-3.3V
Utgångskontakter	RJ45, med gulgrön dubbelfärgad indikatorlampa	Utgångsimpedans	Differentialledning 100Ω
Energiförbrukning	21W
Ljudutgång
Utsignal	2--vägs stereosignal	Utgångskontakter	3,5 mm ljudjack
Utgångsimpedans	75Ω	Frekvenssvar	20Hz-20K Hz
kontrollera
Styrsignal	4-vägs RS232 styrsignal	Kontrollport	3-pluggbar plint
protokoll	Stöd RS232-protokoll
konventionell
Få	0 dB	bandbredd	10,2 Gbps
Upplösning	Stöder upp till 4096 x 2 160@ 30Hz	Överhörning	<-50dB@5MHz
Överföringsavstånd	1080p Mindre än eller lika med 70m, 4K Mindre än eller lika med 40M	Växlingshastighet	200 ns (max)
Driftstemperatur	-10 grad -+40 grad	Relativ luftfuktighet	10%-90%
Ljudformat	Inbäddat ljud stöder PCM, Dobly Digital, DTS, DTS-HD-format, externt ljud stöder PCM-format
HDMI standard	Stöd för HDMI1.4, kompatibel med HDCP 2.2
EDID och DDC Management	Stöd EDID manuell hantering och DDC kommunikationsfunktion
Upplösning	Stöder 36 justerbara upplösningar, med den högsta utgångsupplösningen på 4096 x 2 160@ 30Hz
Överföringsavstånd	Stöd 4K upp till 40M avstånd, 1080P upp till 70M
Andra funktioner	Stöder inställning av utgångsformat, hot plug och PoH externa strömförsörjningsfunktioner genom kommandon

Utsignalkort-VMC-4O-DV

Utsignal	4-vägs DVI-signal	Utgångsnivå	TMDS 2,9V-3.3V
Utgångskontakter	Kvinnlig port DB24+5	Utgångsimpedans	75Ω
Energiförbrukning	6W

konventionell
Få	0 dB	bandbredd	4,95 Gbit/s
Videosignal	DVI, HDMI, VGA, C-VIDEO, YPbPr	Maximal tidsfördröjning	5nS(±1nS)
Datatyper	8 bitar	Överhörning	<-50dB@5MHz
Upplösning	36 justerbara nivåer, upp till 1920×1200@60Hz	Växlingshastighet	200ns (max) överhörning
Ljudformat	Inbäddat ljud stöder PCM, Dobly Digital, DTS, DTS-HD-format, externt ljud stöder PCM-format
Ljudsamplingshastighet	32K, 44.1K, 48K, 88.2K, 96K, 176.4K , 192K
EDID och DDC Management	Stöder Extended Display Identification (EDID) och Display Data Channel (DDC), med DVI- och HDMI-standarder
HDCP-hantering	Stöder High-bandwidth Digital Content Protection (HDCP) och använder DVI- och HDMI1.3-standarder
Andra funktioner	Stöder inställning av utdataformat och hot plugging genom kommandon

Output Signal Card-VMC-4O-HD

Utsignal	4-kanals HDMI-signal (kompatibel med DVI), 4-kanals analog ljudsignal	Energiförbrukning	8W
Utgångskontakter	Typ A 19-stift hona, 3-stift pluggbar plint	Färgdjup	8 bitar
Signaltyp	HDMI, DVI-D	bandbredd	6,75 Gpbs
temperatur	0 grad - +50 grad	fuktighet	10% - 90%
Upplösning	36 justerbara upplösningar, upp till 1920×1200@60Hz
Ljudformat	Inbäddat ljud stöder PCM, Dobly Digital, DTS, DTS-HD-format, externt ljud stöder PCM-format
standard	Stöd för HDMI1.3, kompatibel med HDCP
EDID och DDC Management	Stöd EDID-inlärningsfunktion och displaydatakanal (DDC)
Andra funktioner	Stöd inställning av utdataformat genom instruktioner, stöd hot plug

Utsignalkort-VMC-4O-VG

Videoutgång
Utsignal	4-vägs VGA-signal	Switch Typ	Vertikalt mellanrum
Utgångskontakter	15-stift D-typ honport	Utgångsnivå	{{0}}.5-2.0Vp-s
Utgångsimpedans	75Ω	Upplösning	36 justerbara upplösningar, upp till 1920×1200@60Hz
Signaltyp	Stöd VGA, YPBPR, C-VIDEO signalformat
Ljudutgång
Utsignal	4 kanaler med analoga ljudsignaler	Utgångsimpedans	75Ω
Utgångskontakter	3-pluggbar plint	Frekvenssvar	20Hz-20K Hz
konventionell
Få	0 dB	Växlingshastighet	200 ns (max)
Överhörning	<-50dB@5MHz	Energiförbrukning	6W
Andra funktioner	Stöder inställning av utdataformat och hot plugging genom kommandon

Utsignalkort-VMC-4O-AV

Utsignal	4-kanal CVBS-signal, 4-kanals analog ljudsignal	Upplösning	480I och 576I två upplösningar är justerbara
Utgångskontakter	BNC-kontakt, 3-pluggbar plint	Utmatningsljudformat	stereo
Energiförbrukning	9W	Överföringsavstånd	Mindre än eller lika med 100m (vänligen använd högkvalitativ tråd)
konventionell
Ljudbrusgolv	-80dB	Maximal ljudförvrängning	2.0V
Driftstemperatur	0 grad - +50 grad	Relativ luftfuktighet	10% - 90%
bandbredd	6,75 Gbps	Standard	Stöd PAL och NTSC-format
Andra funktioner	Stöder inställning av utdataformat och hot plugging genom kommandon

Utsignalkort-VMC-4O-SD

Utsignal	4-kanals SDI-signal (var och en med en SDI-looputgång)	Utgångsnivå	TMDS 2,9V-3.3V
Utgångskontakter	BNC-kontakter	Utgångsimpedans	75Ω
Videosignal	SDI, HD-SDI, 3G-SDI	Energiförbrukning	15W
Upplösning	7 justerbara upplösningar, upp till 1920×1200@60Hz
konventionell
Färgdjup	8&10&12bit	Arbetsavstånd	1080p Mindre än eller lika med 100m (vänligen använd högkvalitativ tråd)
bandbredd	6,75 Gbps	Maximal upplösning	1080p@60Hz
Driftstemperatur	0 grad - +50 grad	Relativ luftfuktighet	10% - 90%
Andra funktioner	Stöder inställning av utdataformat och hot plugging genom kommandon

Utsignalkort-VMC-4O-HV

Utsignal	2-vägs HDMI-signal (kompatibel med DVI); 2-vägs VGA-signal; 4-kanals stereoljudsignal	Energiförbrukning	8W
Utgångskontakter	Typ A 19-honkontakt; 15-stift D-typ honkontakt; 3-pluggbar plint
Upplösning	36 justerbara upplösningar, upp till 1920×1200@60Hz
konventionell
HDMI-port:
Färgdjup	8 bitar	Signaltyp	HDMI, DVI-D
bandbredd	6,75 Gpbs	temperatur	0 grad - +50 grad

fuktighet	10% - 90%
Ljudformat	Inbäddat ljud stöder PCM, Dobly Digital, DTS, DTS-HD-format, externt ljud stöder PCM-format
standard	Stöd för HDMI1.3, kompatibel med HDCP
EDID och DDC Management	Stöd EDID-inlärningsfunktion och DDC-kommunikationsfunktion
VGA-port:
Utgångsnivå	{{0}}.5-2.0Vp-s	Utgångsimpedans	75Ω
Signaltyp	VGA , YPBPR , C-VIDEO
Switch Typ	Vertikalt mellanrum	Frekvenssvar	20Hz-20K Hz
Få	0 dB	Överhörning	<-50dB@5MHz
Växlingshastighet	200 ns (max)
Bandbredd	YPbPr: 170 MHz; C-VIDEO: 150MHz; VGA: 170MHz
Videosignal	VGA (RGBHV), YPbPr, S-VIDEO, C-VIDEO
andra
Stöder inställning av utdataformat och hot plugging genom kommandon

Signal Preview Card-VMC-4P-OB

gränssnitt	2 RJ45-portar	Förhandsvisningsförmåga	Kan förhandsgranska 4 videokällor samtidigt
Protokoll och standarder	H.264-kodningsteknik, standard RTSP-protokoll	Energiförbrukning	15W
Upplösning	Upplösningen för varje kanal för videouppspelning kan nå 720p, och förhandsgranskningsupplösningen kan ändras med kommandon
kontrollera	Stöd matriskontroll, stöd för minnesfunktion för avstängning

IP-avkodarkort-VMC-4I-IP

gränssnitt	2 RJ45-portar	Avkodningsförmåga	Stöd 41080P@60Hz, 81080P@30Hz, 16*720P@30Hz avkodning
Ljudgränssnitt	Ljudingång 1/2/3/4: reserverat externt ljudgränssnitt	Energiförbrukning	1 3 W
Upplösning	Stöd rtsp/rtp/rtpo TCP-åtkomst	andra	Med strömavstängt minne
kontrollera	Stöd onvif2.6-protokoll, stöd för onvif-enhetsidentifiering, stöd för onvif-protokollströmåtkomst, stöd för onvif PTZ-kontroll

HDMI-signal 70 m HDBaseT-sändare-VHBT-HD-70T

För användning med HDBaseT-ingångskort och 4K HDBaseT-ingångskort
skriva in	1-sätt HDMI	Ingångskontakter	Typ A 19-stift honkontakt
Produktion	1 -väg HDBaset	Utgångskontakter	RJ-45-terminaler
Kontrollgränssnitt	1 kanal IR IN, 1 kanal IR OUT, 1 dubbelriktad RS232	Styrfunktioner	Stöd CEC, IR, RS232 tvåvägs transparent transmission
standard	Överensstämmer med standarderna HDCP2.2 och HDMI1.4	Upplösning	Stöder upp till 3840×2160@30Hz
Driftstemperatur	0~50 grader	fuktighet	10% ~ 90%
Maximal strömförbrukning	14W	Mått (mm)	115L x 109W x 16.2H
Överföringsavstånd	1920×1080P60Hz överföringsavstånd upp till 70 meter, 3840×2160@30Hz överföringsavstånd upp till 40 meter
andra	Stöd dubbelriktad PoC-funktion och RS232-firmwareuppgradering

HDMI-signal 70 m HDBaseT-mottagare-VHBT-HD-70R

Använd med HDBaseT-utgångskort, 4K HDBaseT-utgångskort
skriva in	1 -väg HDBaset	Ingångskontakter	Typ A 19-stift honkontakt
Produktion	1-sätt HDMI	Utgångskontakter	RJ-45-terminaler
Kontrollgränssnitt	1 kanal IR IN, 1 kanal IR OUT, 1 dubbelriktad RS232	Styrfunktioner	Stöd CEC, IR, RS232 tvåvägs transparent transmission
standard	Överensstämmer med standarderna HDCP2.2 och HDMI1.4	Upplösning	Stöder upp till 3840×2160@30Hz
Driftstemperatur	0~50 grader	fuktighet	10% ~ 90%
Maximal strömförbrukning	14W	Mått (mm)	115L x 109W x 16.2H
Överföringsavstånd	1920×1080P60Hz överföringsavstånd upp till 70 meter, 3840×2160@30Hz överföringsavstånd upp till 40 meter
andra	Stöd dubbelriktad PoC-funktion och RS232-firmwareuppgradering

32x32 Hybrid Modular Video Matrix

Produktöversikt

Drag

Du kanske också gillar

Skicka förfrågan
