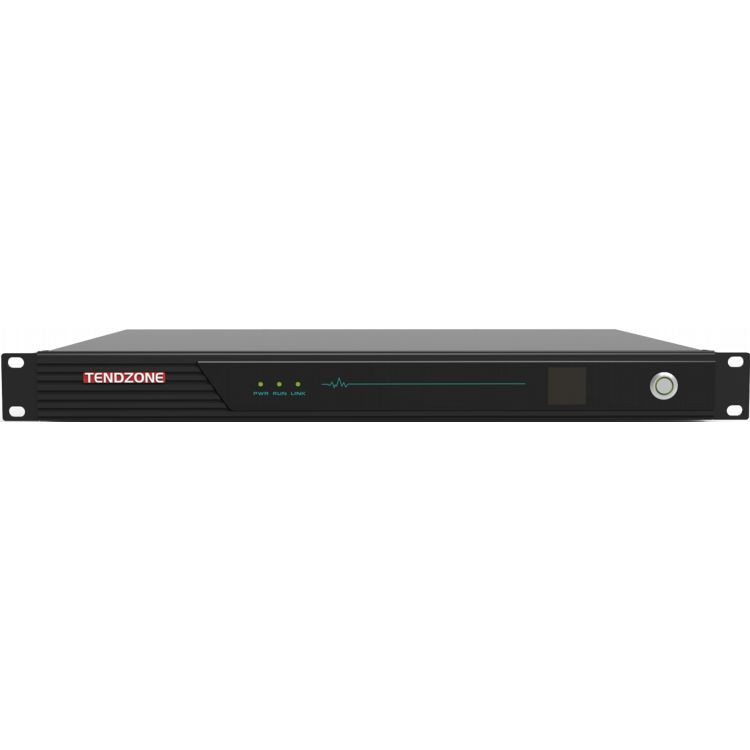

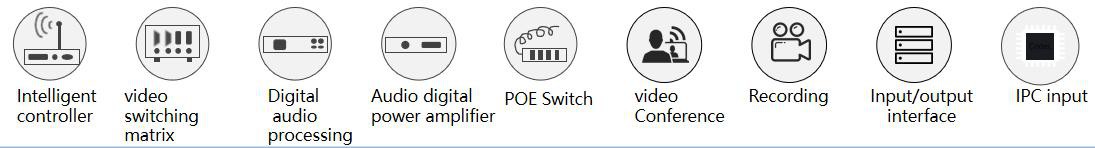

Nio-i-ett integrerad processor

projekt

KLÄTTRARE-1008

Säker och stabil

Antar systemarkitektur av industriell kvalitet, utvecklad baserad på LINUX-systemet, virusfri

Datagränssnitt

2 USB Typ-A, 1 USB Typ-B

Nätverkskamera

12 lokala nätverkskameror, 4 nätverksvidarebefordran

Video Codec

Stöder upp till 4K60 videokodning och avkodning; stöder upp till 4 kanaler med 1080P60-kodning och upp till 4 kanaler med 1080P@60-avkodning; eller 8 kanaler med 1080P@30-kodning och 8 kanaler med 1080P@30-avkodning;

Ljud- och videoprotokoll

Ljud stöder G.711, G.722, G722.1, G722.1C, AAC och stöder avkodning av ljudkodströmmar

Video stöder H.264HP , MP, BP, H265MP

Displayterminal

Inbyggd videodelningsfunktion, som kan realisera enkel skärm/bild-i-bild/bild-ut-bildsyntes, undertextöverlägg, terminalnamnöverlägg och visning av stationslogotyp i enkel, dubbel, tre, fyra, fem, sex, sju, åtta, nio, tio, tretton och sexton delade skärmar

kontrollpanelen

Stöder en mängd olika kontrollpaneler, valfri 10.1-tums trådbunden Android-pekskärm (standard utan väggfäste, inget POE-stöd), 10.1-nätverk PoE-pekskärm för stationär dator, 10.{{5 }}tums nätverk PoE väggmonterad pekskärm (standard med väggmonterad bottenlåda)

Codec-hastighet

Maximalt 16 kanaler med 1080P codec, 512Kbps~16Mbps per kanal

Ljudingång

8-vägs Phoenix-terminalingång (stöder 48V phantom power MIC-ingång eller line in linear input), 4--vägs HDMI-inbäddad ljudingång

Ljudutgång

4-way line out-ljudutgång (eller 2 par L/R Phoenix-terminal stereoutgång), 2-vägs 100W@8 ohm digital förstärkarutgång (eller 2-vägs 150W@4 ohm digital förstärkarutgång) , 2-vägs HDMI inbyggd ljudutgång ; stöder volymjustering, ljud stöder synkronisering och mixning

Videoingång

4 HDMI-ingångsgränssnitt, 16 IP-nätverkskameraingångar; HDMI IN1 och HDMI IN3 stöder ingång med en maximal upplösning på 4K30, och HDMI IN2 och HDMI IN4 stöder ingång med en maximal upplösning på 1920*1080@60;

Videoutgång

2 HDMI-utgångsgränssnitt, HDMI OUT1 och HDMI OUT2 stöder maximal upplösning 4K30-utgång;

Ljudbearbetning

Stöder automatisk ekodämpning (AEC), automatisk förstärkningskontroll (AGC), automatisk brusreducering/undertryckning (ANC/ANS), automatisk återkopplingsavstängning (AFC), blandningsmatris (AM), paketförlustkompensation (PLC)

Videobearbetning

Stöder anpassning av videoupplösning, växling, allokering, skärmdelning, rullande undertextöverlagring, terminalnamnöverlagring, visning av stationslogotyp och justering av bildparameter; undertext och terminalnamn överlägg stöder godtycklig positionsjustering; stationslogotypen stöder positionsjustering uppe till vänster, uppe till höger, nedre vänster och nedre höger, och stöder justering av transparensdisplay;

Kommunikationsprotokoll

SIP, BFCP dubbelström , H.323, H.239 , E.164, H.245, NAT, H.225, Q.931 , RTSP, RTMP, TCP/IP, HTTP, FTP, TCP, UDP, NTP, RTP, RTCP, Telnet, TLS;

Nätverksgränssnitt

1 WAN-port, 5 LAN-portar; eller ställ in 6 nätverksportar för att vara helt anslutna; 4 av nätverksportarna stöder PoE-strömförsörjning;

Obs: Om du behöver ansluta till en PoE-switch från tredje part rekommenderar vi att du använder en nätverksport som inte stöder PoE för att ansluta till den andra partens PoE-switch för att säkerställa att en av nätverksportarna inte ger extern PoE-ström . Försök att inte ansluta direkt till varandra med hjälp av PoE-gränssnitt.

Blandningsfunktion

Stöder lokalt ljud, inbäddat HDMI-ljud och fjärrljud RTSP-nätverksåtkomstströmmar som kommer in i mixern och kan dynamiskt välja mixning

Central styrning

Centralstyrning med en knapptryckning: växla system, justera utvolymen, växla signalkälla, kamerakontroll, inspelnings- och sändningskontroll, fjärrsamtal, miljökontroll, etc.

Gränssnitt för miljökontroll

3-way RS-232/485-gränssnitt, 1*RS232/RS485 DEBUG , 2-way RELAY, 2-way I/O, 2-way infrared IR

Videokonferens

Stöd H.323 punkt-till-punkt videokonferenssamtal och extra strömsändning;

Stöd SIP punkt-till-punkt videokonferenssamtal och extra strömsändning;

En enda maskin stöder maximalt 6-partskonferenser (via SIP/H.323-protokoll), stöder skapandet av flera konferensmallar, stöder schemalagda konferenser och sammankallar automatiskt konferenser enligt den schemalagda tiden; du kan bjuda in nya terminaler att gå med i konferensen under konferensen, eller sparka ut en terminal från konferensen; du kan stänga av/aktivera ljudet för alla ställen, eller stänga av/slå på alla ställen med ett klick;

Vid användning av H.323-protokollet stöds GK-registrering och samtal kan göras via kortnummer;

Vid användning av SIP-protokollet stöds SIP-registrering och samtal kan göras via kortnummer;

Under videokonferensen stöder den krypterad överföring av ljud och video, punkt-till-punkt samtalskryptering och flerparts videokonferenssamtalskryptering för att förhindra att ljud och video avlyssnas under hela konferensen;

Tryck ström

Stöd streaming till inte mindre än 8 olika livestreamingplattformar samtidigt

Livestreaming

Stöder upp till 10-kanals multicast, livesändning och on-demand

Inspelningsfunktion

Stöder att användas som en inspelnings- och sändningsdistributionsterminal och klient, med maximalt 4 lokala inspelningsströmmar (eller inspelning av 1 4K-bild), inspelnings- och sändningsfilformatet är MP4 , stöder automatisk kopiering av USB-minnen, framtvingad uppgradering av USB-minnessystem och återställning av initial konfiguration, stöder hantering av inspelning av filinnehåll (ladda ner/exportera/redigera/ta bort)

Distribuerade system

Den kan användas som en in- och utgångsgränssnittsmaskin för ett distribuerat system och stöder åtkomst till ett distribuerat system för att möta behoven hos olika klienter (som Android-klient, IOS-klient, Hongmeng-klient, WINDOWS-klient, Kylin-klient, etc. ) för visuell kontroll och distribuerad skärmvisning; den stöder matchning med distribuerade styrsystem för multimedia, stöder enhetskontroll genom visuell förhandsgranskning, stöder att användas som en distribuerad nodterminal och realiserar sammankoppling mellan enheter

Distribuerat systemstöd

När den används med ett distribuerat system, stöder den hyperkonvergerade molnnoden utbyggnaden av ljud-, video- och kontrollin- och utgångskanaler i samband med ingångsgränssnittsmaskinen och utgångsgränssnittsmaskinen. HDMI-gränssnittets ingångsbild för den hyperkonvergerade molnnoden kan matas ut direkt till utgångsgränssnittsmaskinen via nätverket för skarvning på stor skärm. Maskinbilden för ingångsgränssnittet kan också matas ut direkt till HDMI-gränssnittet för den hyperkonvergerade molnnoden genom nätverksöverföring. Varje HDMI-utgångsgränssnitt stöder flera skärmkombinationer (dvs. skärmdelningsfunktion).

Intern hårddisk

Standard 2TB 3.5-tums hårddisk av övervakningsgrad, kan utökas till en 12TB mobil hårddisk via USB

Nätverkskommunikation

Stöd för 4 -kanalsljudmixning och uppspelning, stöd för nätverkssömn och väckning, systemomkopplare med en knapptryckning

Underhållsfunktion

Stöder webbgränssnittshantering, ger snabb konfiguration av enhetsportar, stöder webbportslösenordsändring, IP-adressändring, fabriksåterställning, mjukvaruuppgradering, indikatorlampa, infraröd inlärning, logghantering, seriell portfelsökning, Telnet fjärrfelsökning, fjärrdrift och underhållshantering

Installation

1 U telekommunikation standard skåp installation, rekommenderas att installera den nära kringutrustning för att minska ledningsarbetet

Enhetens storlek

Produktstorlek: bredd*höjd*djup4 36,8 mm* 45 mm* 318 mm

Förpackningsstorlek: bredd*höjd*djup 560 mm *135 mm *408 mm

Utrustningens vikt

Bruttovikt 7,2 kg (inklusive förpackningsmaterial)

Ingångsspänning och ström

AC100~240V/50~60Hz

Enhetens strömförbrukning

Utan extern högtalarutgång och POE-driven enhet: Typisk strömförbrukning40W

När två externa högtalare och en extern POE-driven enhet är anslutna: Full belastning strömförbrukning340 W

Driftstemperatur

0~45 grader Fungerar

Luftfuktighet Höjd

10 % till 90 %, höjd mindre än eller lika med 5000 meter
