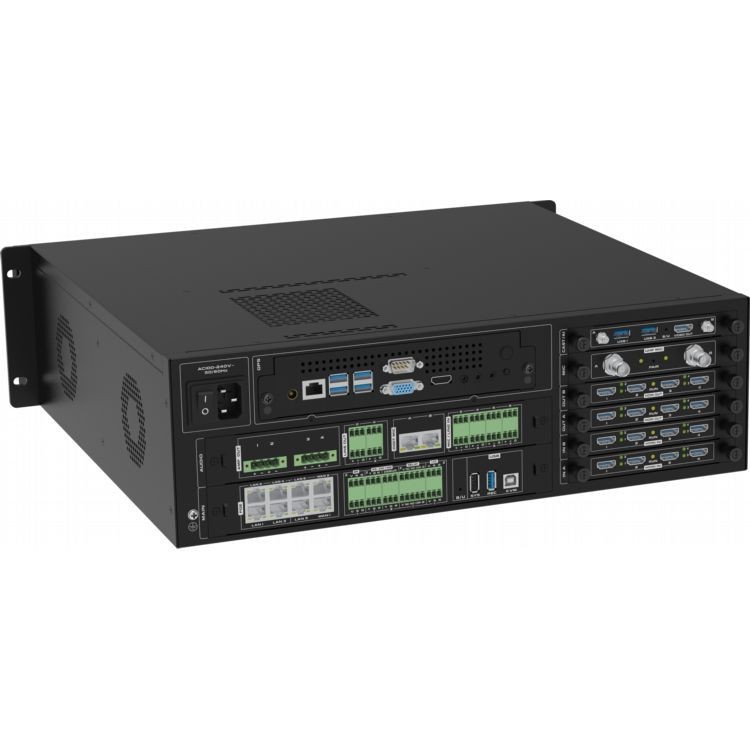

Tretton-i-ett integrerad processor

projekt

Specifikationer

Säker och stabil

Anta systemarkitektur av industriell kvalitet, utvecklad baserat på inbyggt system, fritt från virusintrång

Datagränssnitt

2 USB Typ-A, 1 USB Typ-B

Nätverkskamera

16 lokala nätverkskameror, 8 nätverksljud- och videovidarebefordran

Video Codec

Upp till 4 kanaler med 1080P60-kodning, upp till 4 kanaler med 1080P@60-avkodning eller 8 kanaler med 1080P@30-kodning och 8 kanaler med 1080P@30-avkodning;

Ljud- och videoprotokoll

Ljud stöder G.711, G.722, G722.1, G722.1C, AAC, stöder avkodning av ljudkodströmmar; stöder kodning av 8-kanaloberoende ljudkodströmmar, stöder oberoende ljudinspelning och lagring;

Video stöder H.264HP , MP, BP, H265MP ;

Displayterminal

Inbyggd videodelningsfunktion, som kan realisera syntes av en skärm/bild-i-bild/bild-ut-bild såsom enkelskärmsdelad, dubbelskärmsdelad, treskärmsdelad, fyraskärmsdelad, fem- skärmdelad, sexskärmsdelad, sjuskärmsdelad, åttaskärmsdelad, nioskärmsdelad, tioskärmsdelad, trettonskärmsdelad och sextonskärmsdelad; upp till fyra grupper av oberoende syntesskärmar med flera skärmar, som stöder 2K/4K-skärmutgång;

kontrollpanelen

Stöder en mängd olika kontrollpaneler, valfri 10.1-tums trådbunden Android-pekskärm (standard utan väggfäste, inget POE-stöd), 10.1-nätverk PoE-pekskärm för stationär dator, 10.{{5 }}tums nätverk PoE inbyggd vägg pekskärm (standard inbäddad vägg bottenbox), 4- tum nätverk PoE version 86 box pekskärm

Codec-hastighet

Maximalt 16 kanaler med 1080P codec, 512Kbps~16Mbps per kanal

Ljudingång

8-vägs Phoenix-terminalingång (stöder 48V phantom power MIC-ingång eller line-in-ingång) , 8 -vägs HDMI-inbäddad ljudingång, 16-vägs RTSP-ljud, 2-vägs DSP ljud , 1-vägs OPS ljudingång, 1-vägs trådlös skärmprojektion ljudingång, 1-vägs trådlös talmodul ljudingång, hand i hand digitalt ljudtalsystem digitalt mikrofonåtkomst (DIGIT MIC nätverksport, stöder 2 hand-i-hand digital mikrofonlänksåtkomst)

Ljudutgång

4-way line out ljudutgång, 4-way 200W@8 ohm digital förstärkarutgång, 8 -way HDMI inbyggd ljudutgång, 10-way DSP, 1-way OPS-utgång ; stöder volymjustering, ljud stöder synkronisering och mixning

Videoingång

8- kanal 4K HDMI-ingångsgränssnitt , 16-kanal IP-nätverkskameraingång, 1-kanal intern OPS-ingång, 1-kanal intern trådlös skärmprojektioningång

Videoutgång

8- kanal 4K HDMI-utgångsgränssnitt, 8-kanals RTMP-strömning, 1-kanals intern OPS-utgång, stöder HDMI-utgång för ljudföljsbyte

Ljudbearbetning

Stöder automatisk ekodämpning (AEC), automatisk förstärkningskontroll (AGC), automatisk brusreducering/undertryckning (ANC/ANS), automatisk återkopplingsavstängning (AFC), blandningsmatris (AM), paketförlustkompensation (PLC)

Videobearbetning

Stöd anpassning av videoupplösning, växling, allokering, skärmdelning, undertextöverlagring och justering av bildparameter

Kommunikationsprotokoll

SIP, BFCP dubbelström , H.323, H.239 , E.164, H.245, NAT, H.225, Q.931 , RTSP, RTMP, TCP/IP, HTTP, FTP, TCP, UDP, NTP, RTP, RTCP, Telnet, TLS;

Nätverksgränssnitt

2 WAN-portar, 6 LAN-portar; eller ställ in 8 nätverksportar för att vara helt anslutna; 4 av nätverksportarna stöder PoE-strömförsörjning;

Blandningsfunktion

Stöder lokalt ljud, inbäddat HDMI-ljud och fjärrljud RTSP-nätverksåtkomstströmmar för att komma in i mixern och kan dynamiskt välja mixning; stöder även inbyggd OPS-ljudingång, inbyggd trådlös ljudingång för skärmprojektion och inbyggd ljudingång för trådlös talmodul för att komma in i mixern;

Central styrning

Centralstyrning med en knapptryckning: växla system, justera utvolymen, växla signalkälla, kamerakontroll, inspelnings- och sändningskontroll, fjärrsamtal, miljökontroll, etc.

Gränssnitt för miljökontroll

3-way RS-232/485-gränssnitt, 1*RS232/RS485 DEBUG , 2-way RELAY (med 12V extern strömförsörjning), 2-way I/O, {{ 9}}vägs infraröd IR

Videokonferens

Stöd H.323 punkt-till-punkt videokonferenssamtal och extra strömsändning;

Stöd SIP punkt-till-punkt videokonferenssamtal och extra strömsändning;

En enda maskin stöder maximalt 6-festkonferenser (via SIP-protokoll), stöder skapandet av flera konferensmallar, stöder schemalagda konferenser och sammankallar automatiskt konferenser enligt den schemalagda tiden; du kan bjuda in nya terminaler att gå med i konferensen under konferensen, eller sparka ut en terminal från konferensen; du kan stänga av/aktivera ljudet för alla ställen, eller stänga av/slå på alla ställen med ett klick;

Vid användning av H.323-protokollet stöds GK-registrering och samtal kan göras via kortnummer;

Vid användning av SIP-protokollet stöds SIP-registrering och samtal kan göras via kortnummer;

Under videokonferensen stöder den krypterad överföring av ljud och video, punkt-till-punkt samtalskryptering och flerparts videokonferenssamtalskryptering för att förhindra att ljud och video avlyssnas under hela konferensen;

Live streaming funktion

Stöder upp till 10-kanals multicast, livesändning och on-demand

Inspelningsfunktion

Stöder att användas som en inspelnings- och sändningsdistributionsterminal och klient, stöder inspelning av 6 kanaler med ljud och video samtidigt; stöder syntetisering av 1 4K multi-screen inspelning (dvs. 1 kanal av 4K syntetiserad virtuell skärm, syntetiserad av flera kanaler på 1920*1080 skärmar; stöder inte 4K HDMI eller IPC ingångskälla inspelning); inspelnings- och sändningsfilformatet är MP4, stöder inställning av automatisk/manuell kopia av USB-disk, forcerad uppgradering av USB-disksystem och återställning av initialiseringskonfiguration, stöder USB CD-bränning, stöder hantering av inspelning av filinnehåll (ladda ner/exportera/redigera/ta bort)

Intern hårddisk

Standard 2TB 3.5-tums hårddisk av övervakningsgrad, stöder upp till 16TB hårddisk (enkel diskplats);

Stöder dubbla hårddiskplatser och stöder intern installation av två hårddiskar av övervakningsgrad;

Stöd extern hårddiskexpansion via USB;

Energibesparing och miljöskydd

Stöd för nätverkssömn och väckning, systemväxel med en knapptryckning

Underhållsfunktion

Stöder webbgränssnittshantering, ger snabb konfiguration av enhetsportar, stöder webbportslösenordsändring, IP-adressändring, fabriksåterställning, mjukvaruuppgradering, indikatorlampa, infraröd inlärning, logghantering, seriell portfelsökning, Telnet fjärrfelsökning, fjärrdrift och underhållshantering

Inbyggd OPS-dator

Fusion OPS dator, 16G minne, 512G hårddisk

Inbyggd trådlös skärmprojektionsfunktion

Stöd skärmprojektion med ett klick med trådlös skärmprojektionssändare, stödjer skärmprojektion med bärbar terminal PC/mobiltelefon/PAD-klient, stödjer extern antenn för att utöka mottagningssignalen

Inbyggd trådlös högtalarmodul

Stöder tal med två mikrofoner samtidigt, stöder trådlös handhållen mikrofon/krageklämma/headsetsändare; stöder extern antenn för att utöka mottagningssignalen

Installation

3 U telekommunikation standard skåp installation

Enhetens storlek

Produktstorlek: bredd* djup * höjd 437 mm* 442 mm* 132,5 mm (inklusive handtag)

Produktstorlek: bredd* djup * höjd 437 mm* 410 mm* 132,5 mm (exklusive handtag)

Ingångsspänning och ström

AC100~240V/50~60Hz

Enhetens strömförbrukning

Typisk strömförbrukning50W; full belastning strömförbrukning750W

Utrustningens vikt

Hela maskinens nettovikt är 14,6 KG, bruttovikten är 16 KG

Driftstemperatur

0~45 grader Fungerar

Luftfuktighet Höjd

10 % till 90 %, höjd mindre än eller lika med 5000 meter

Värdchassi (huvudkontrollkort och ljudkort är standard, andra kort är valfria)

Värdchassi

Standard inbyggt huvudkontrollkort (MAIN-kort) och ljudkort (AUDIO-kort)

Huvudstyrkort (HUVUDkort)

Inkluderar 8 Gigabit Ethernet-portar (inklusive 4 POE), 3 RS-232/485-portar, 1*RS232/RS485 DEBUG, 2 RELÄ-portar, 2 I/O-portar, 2 infraröda IR-portar, 2 USB Type-A-portar , 1 USB Typ-B-port

Ljudkort (ljudkort)

Hand-in-Hand digitalt högtalarsystem, stöder 2 Hand-in-Hand digital mikrofonlänksåtkomst (DIGIT MIC-nätverksport), 8-vägs Phoenix-terminal MIC/LINE-ingång (stöder 48V fantommatning MIC-ingång eller linjeingång linjär ingång), 4-way Phoenix terminal line audio LINE OUT-utgång, 4-vägs digital effektförstärkarutgång (4x200W@8Ω)

Värdchassit kan utrustas med tillvalskort enligt följande:

Fyrkanaligt HDMI-ingångskort CR-4I-HDMI

Typ av bräda

Ett kort fyra-kanals HDMI-ingångskort, installerat i värden för leverans

Värdanpassning

En enda värd stöder upp till 2 HDMI-ingångskort

Ingångssignal

4-kanals HDMI-signal, stöder inbäddad ljudsignalingång

Ingångskontakter

Typ A 19-stift honkontakt

Signaltyp

HDMI, DVI-D, automatisk identifiering av insignaler

Upplösning

Maximal ingångsupplösning 4K30

Ljudformat

Stöd PCM-format

standard

Stöder HDMI 2.0

EDID Management

Stöd EDID-import

Andra funktioner

Stöd för teckenöverlagringsfunktion

Fyrvägs HDMI-utgångskort CR-4O-HDMI

Typ av bräda

Ett kort fyra-kanals HDMI-utgångskort, installerat i värden för leverans

Värdanpassning

En enda värd stöder upp till 2 HDMI-utgångskort

Utsignal

4-kanals HDMI-signal, stöder inbäddad ljudsignalutgång

Ingångskontakter

Typ A 19-stift honkontakt

Signaltyp

HDMI, DVI-D

Upplösning

Maximal utgångsupplösning 4K30

standard

Stöder HDMI 2.0

Andra funktioner

Stöd konfigurerbart utdataformat

OPS Board CR-OPS-WIN

Typ av bräda

OPS-kort, laddat i värden för leverans, standardkonfiguration integrerad OPS 11:e generationens dator OPS-I5A11-16-512 (16G+512G), förinstallerat Windows 11 Professional-operativsystem; (specifik konfiguration är beroende av leverans)

Värdanpassning

En enda värd stöder upp till 1 OPS-kort

OPS prestanda

(Specifik konfiguration är beroende av leverans)

1. Sex kärnor och tolv trådar;

2. Huvudfrekvens 2,7GHz-4.6GHz;

3. Cachenivå 3 12MB;

4. Moderkortskonfiguration: I5 11500;

5. Grafikkort: Intel HD Graphics 750;

6. Upplösning 5K60HZ;

7. Grundfrekvens: 350MHz;

8. Dynamisk frekvens: 1,3GHz;

9. CPU-strömförbrukning: 65W;

10. Normal arbetsströmförbrukning: 85W;

11. Maximal strömförbrukning: 120W;

Trådlöst skärmprojektionskort & skärmprojektionsenhet CR-VIA-CAST

Typ av bräda

Det trådlösa skärmprojektionsmottagningsmodulkortet är installerat i värden för leverans; det trådlösa skärmprojektionsmottagande modulkortet levereras som standard med en WIFI-skärmsändare med en knapp VIA-T8; den levereras som standard med 2 korta stavantenner, 2 antennförlängningskablar och 2 sugkoppar för att förhindra att skåpet skärmar den trådlösa skärmprojektionssignalen;

Värdanpassning

En enda värd stöder upp till 1 trådlöst skärmprojektionsmottagande modulkort

Trådlös projektionsprestanda

1. Wi-Fi-modul: 5GHz/2,4GHz

2. Wi-Fi-bandbredd: 867MHz

3. Starttid:<15s

4. Svarstid för skärmprojektion: Mindre än eller lika med 3s

5. Förhandssvarstid: Mindre än eller lika med 2s

6. Stödsystem: Windows / Mac OS / IOS / Android

7. Driftläge: plug and play, skärmprojektion med ett klick

8. Parningsmetod: Sätt i USB-porten på mottagaren för att automatiskt para

9. Sändningsupplösning: 1920 x 1080

10. Bildhastighet: 30fps och lägre

11. Strömförsörjningsgränssnitt: USB2.0, USB3.0

12. Gränssnitt för videoöverföring: USB2.0, USB3.0

13. Touch-feedback: 10 poäng @Windows/Mac OS

Trådlöst mikrofonkort & handhållen mikrofon CR-MD-MIC

Typ av bräda

UHF trådlös talmottagningsmodulkort, installerat i värden för leverans; UHF trådlös talmottagningsmodulkort levereras med 2 trådlösa handhållna mikrofoner MD-13; levereras med 2 korta stavantenner, 2 antennförlängningskablar och 2 sugkoppar för att förhindra att skåpet skärmar den trådlösa projektionssignalen;

Värdanpassning

En enda värd stöder upp till 1 UHF trådlös talmottagningsmodulkort

UHF trådlösa talkortsprestanda

Parametrar för trådlös mikrofonmottagningskort:

1. Synligt bandintervall: 470-960MHz (beroende på region);

2. Ljudsvar: 20 Hz-18 kHz;

3. Total harmonisk distorsion:<1% (@AF1 KHz, RF46 dBu);

4. Dynamic range: >100 dB;

5. Signal-to-noise ratio: >92 dB;

Parametrar för trådlös handhållen mikrofon:

1. Handhållen sändarmikrofonkärna: dynamisk typ;

2. Ingångsförstärkningsområde: 30 dB;

3. RF-utgångseffekt: 10 mw;

4. Strömkrav: 2 AA (LR6) alkaliska batterier;

5. Batteritid: upp till 10 timmar;

6. Storlek: 36 x 245 (mm);

7. Vikt: 0.28KG;
