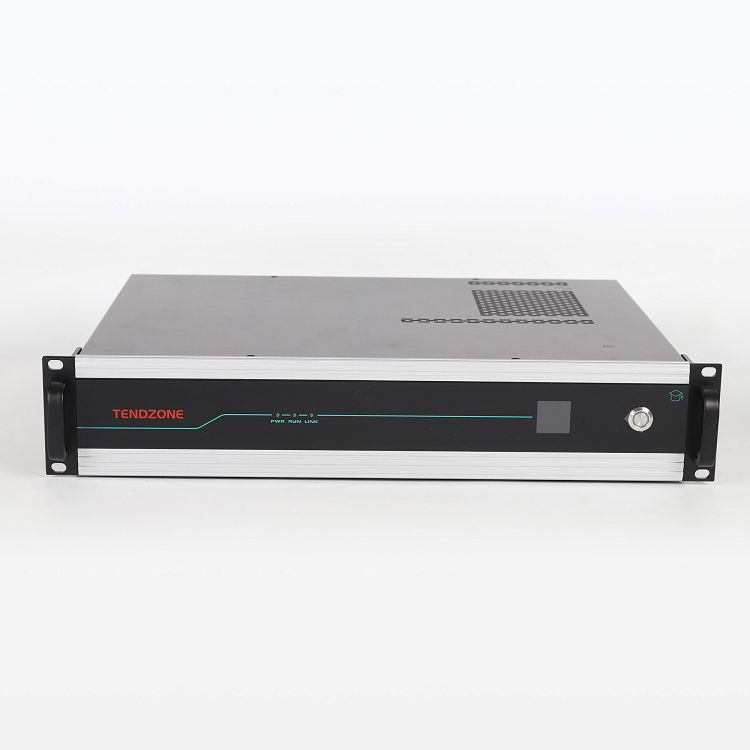

Multimedia ClassroomTerminal

1. Videoingång: 4-vägs HDMI-ingångsgränssnitt

2. Videoutgång: 6-kanals HDMI-gränssnitt, HDMI3-HDMI6 homolog expansionsutgång

3. Ljudingång: 8-vägs Phoenix-terminalingång, stöd för 48V fantomströmförsörjning, MIC-ingång och linjär linjeingång kan växlas

4. Ljudutgång: 2 par L/R Phoenix-terminal stereoutgång (L/R kan mata ut ljudkälla oberoende), 2-vägs 100W@8 ohm digital förstärkarutgång

5. Kontrollport: 3-way RS-232/RS-485, 1-way Debug, 2-way RELAY, 2-way I/O , 2-vägs infraröd IR

6. Gigabit nätverksswitch: 1 WAN-port, 5 LAN-portar, VLAN kan delas, LAN1-LAN4 stöder POE-strömförsörjning

8. USB-gränssnitt: USB Type-A*2, USB Type-B*1, stöder automatisk kopiering av inspelat innehåll och systemuppgradering

9. Inbyggd 2TB hårddisk

10. Standard 19-tums rackinstallation, höjd 2U

11. Inbyggd OPS-kortplatsmodul, ansluten till standard OPS-datormodul

12. Inbyggd trådlös mikrofonmodul, stöder trådlös U-bandsmikrofon

13. Inbyggt AI-ljudkort, stöder AI-brusreducering och de-obfuskation

14. Inbyggd automatisk sändningsmodul, stöder åtkomst till flera kameror och realiserar videoinspelningsfunktion

(1) OPS-dator ( 2 ) Värdströmbrytare (3) Värdström (4) Gigabit Ethernet-portar * 6 (varav 4 är POE) (5) IR infrarött gränssnitt * 2 (6) RS-232/485 gränssnitt * 3 + RS-232/485 felsökningsport * 1 (7) RELÄ-kontrollport * 2 (spänning och ström: 12V/inte mer än 1A) (8) I/O-gränssnitt*2 (spänning och ström: 12V/inte mer än 1A) (9) USB Typ-A *2, USB Typ-B*1 (10) HDMI-utgångsport* 6 ( {{ 30}}) HDMI-ingångsport *4 ( 1 2) Förstärkaranslutningar * 2 par (13) L/R Phoenix-uttag stereoutgång * 2 (14) MIC/LINE-ingångsport * 8 (15) CAST trådlös projektion (16) UHF trådlös högtalarmodul

1. Stöd HDMI-signal och nätverks-RTSP-strömsignalåtkomst, oberoende kodning och avkodning av varje HDMI-video, 8-kanal 1080P@30-kodning och 8-kanal 1080P@30-avkodning; stöder H.265 och H.264

2. Videointeraktion har en maximal anti-nätverksjitterkapacitet på upp till 600 ms, vilket säkerställer att det smidiga förloppet av interaktiva samtal i princip inte påverkas när det finns nätverksjitter. De maximala huvud- och sekundära strömmarna kan justeras till 8 Mbps, den maximala flödeskontrollen är 20 gånger, I-rambegäransintervallet kan justeras och det maximala tröskelvärdet för avkodningsfelstolerans är 100

3. Värden har inbyggd hybridsyntes för flera skärmar, som stöder olika videoväxling, allokering, undertextöverlagring, bildparameterjustering och mosaikkonfiguration

4. Inbyggda lokala inspelnings- och lagringsfunktioner som stöder upp till 6 kanaler för video- och ljudinspelning (filmläge och resursläge); stöder push-funktion för RTMP livestreaming, och livestreamingen kan godtyckligt välja ljud- och videoströmmen som är ansluten till den lokala maskinen; inspelade videor kan spelas upp på begäran på WEB, eller matas ut till skärmen via HDMI för avkodning och uppspelning; stöder dockning med tredjeparts FTP-plattformar, uppladdning av inspelad kursmaterial, uppladdningstiden kan anpassas och inspelningstiden kan ställas in för varje dag (max 24 timmar)

5. De inspelade MP4-filerna kan laddas ner från W EB-terminalen. Du kan välja att ladda ner filmlägesfilerna eller alla filer. De inspelade filerna kan sorteras efter tid och inspelningslängd. Du kan också ladda ner filerna direkt till ett USB-minne

6. Inbyggd videodelning och syntesfunktion, som kan realisera enkelskärm, dubbelskärm, treskärm, nioskärm, sextonskärm och annan enkelskärm/bild-i-bild/bild-ut-bild syntes och undertextöverlägg

7. Stöd åtkomst till distribuerade kontrollsystem, stöder terminalåtkomst till förhandsgranskning av bilder, distribuerad visualiseringskontroll och distribuerad skärmvisning, och används som en distribuerad in- och utgångsgränssnittsmaskin

8. Mixningsfunktion för ljudprocessormodul: stöder blandning av lokalt ljud, inbyggt HDMI-ljud, OPS-datorljud, inbyggt trådlöst mikrofonljud och fjärrnätverksljudström till det lokala ljudgränssnittet; stöder även blandning av lokalt ljud, inbäddat HDMI-ljud och nätverksljudström till nätverksljudmodulen

9. Ljudbearbetningsmodul, inbyggd AFC, ANS, AEC, AGC ljudbearbetningsalgoritm, utrustad med expander, equalizer, kompressor, delay, limiter och för- och efterbehandlingsmoduler; mixningsinställningar, stöd för MIC/LINE, HDMI, OPS datorljud, AI-ljud, nätverksljudingång, ljudrouting kan flexibelt konfigurera LINE OUT, HDMI OUT, effektförstärkare AMP OUT-utgång

10. Stöd SIP-videokonferenssamtal med dubbla strömmar, stöd för utökad videointeraktion med flera punkter och stöd för 1+3-partis fjärrundervisningsvideointeraktion

11. Kommunikationsprotokoll: SIP, BFCP dual stream, RTSP, RTMP, TCP/IP, FTP, UDP, TLS

12. Stöd automatisk kopiering av värdinspelningsfiler till USB-minne, stöd för kopiering av den senaste klassen och en veckas kurs, påtvingad uppgradering av USB-minnessystem och återställning av initial konfiguration

13. Webben har en inbyggd automatisk sändningsstation som stöder automatiska, halvautomatiska och manuella sändningslägen; stöder PVW och PGM skärmväxling, inspelning, paus och stoppning; kameradrift, skärmsyntesdrift och direktsändningsstart; stöder inställningar för tidtabellkoppling

14. Direktörsstationen stöder förhandsgranskning av bärbara datorskärmar, stationära datorskärmar, lärarpanorama, lärarnärbild, studentpanorama, studentnärbild, vänster svart tavla, höger svart tavla och PVW- och PGM-skärmar; och enligt regissörsstrategin kan den utföra automatisk, halvautomatisk och manuell regissörskontroll

15. Direktörens station stödjer kopplingen till plattformen för klassscheman och utför automatisk inspelning och automatisk styrning enligt klassschemastrategin

16. Kamerakontroll av regissörsstationen, stöder kontroll av frontkameran, ställer in förinställda positioner, anropar förinställda positioner, stöder 10 förinställda positioner; stöder kontroll av kamerans brännvidd och horisontell rotation

17. Direktörstationen stöder inspelnings- och sändningskontroll, stöder inspelning och sändningsstart, paus och stoppoperationer; stöder start och stopp för direktsändningar; stöder automatiska, halvautomatiska och manuella regissörsinställningar

18. Regissörens konsol stöder layoutinställningar, stöder 12 fasta layoutsamtal för videosyntesläge och kan anpassa 6 layoutlägen

19. Director's station stöder layoutinställningar för videoläge för HDMI1, HDMI2 och virtuella flerskärmskanaler

20. WEB stöder ändring av kontrollpanelens inloggningsmetod, och inloggningsmetoden stöder enkel lösenordsinloggning och användarnamn + lösenordsinloggning

21. Stöd automatiskt förvärv eller manuell inställning av enhetens IP-adress, gateway och maskinformation, och stöder VLAN-delning och NAT-konfiguration av nätverksportar

22. Stöd videokodningsinställningar, du kan ställa in videokodningskvalitet, bildhastighet, bithastighet (128K-8M), upplösning, I-bildintervall, I-bildruta och P-bildkvantiseringskoefficient

23. Stöd multicast-funktion, du kan ställa in multicast-adress och multicast-port

24. Stöd automatisk inspelning och sändningskonfiguration, ställ in läraren, eleven, tavlans kameraåtkomstströminformation, konfigurera regissörskoden manuellt, regissörsbytekoden; kanal för regissörsinspelning

25. Stöd konfiguration av automatisk sändningshändelsutlösande händelseprioritet och utlösande händelselagringstid

26. Miljökontrollhantering: du kan konfigurera centrala kontrollkommandon för varje RS232/485, I/O och infrarött kontrollgränssnitt, ställa in skript, protokoll, schemalagda uppgifter, IoT-gateways, ljud- och videolänkning, enhetsvakning, nätverkskontroll , Huawei skärmkontroll (Hongmeng), tvåvägsanalys och andra kontrollfunktioner

27 , 1. Stöder åtkomst till upp till 16 nätverksvideoströmmar, kan flexibelt övervaka ljud- och videoprotokoll, bandbreddsdata, nätverkspaketförlustdata för åtkomst till videoströmmar och ställa in mosaik för videoströmmarna; 2. RTSP-strömsändningstjänst, stöder förhandsgranskning och visning av varje RTSP-vidarebefordranström på WEB-sidan, inställning av varje strömningsljudprotokoll (AAC, G711, G722) och val av videoåtkomstkälla

28. Stöd för import och export av systemkonfigurationsfil, import och nedladdning av konfigurationsfil för Android-kontroll tablett

29. Den inspelade videon kan spelas upp på begäran på flera skärmar på WEB, eller matas ut till skärmen via HDMI för avkodning och uppspelning; den stöder också erhållande av videofiler från liknande enheter i samma nätverk för visning på begäran
