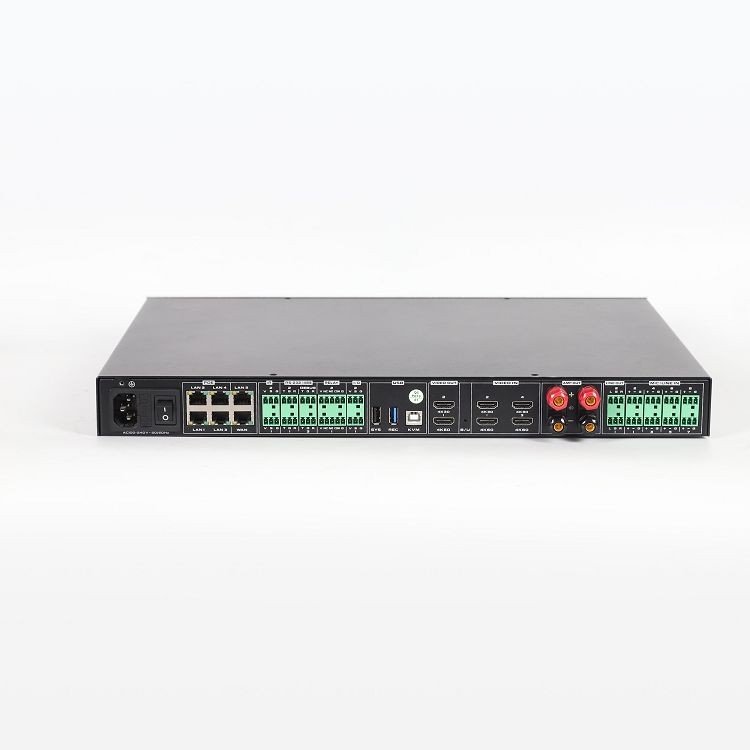

Premium Recording and Broadcasting Classroom Terminal

Den smarta utbildningsterminalen TCN108P RO använder ett nyligen uppgraderat högpresterande processorchip. Det är en intelligent terminalenhet som integrerar digital ljudbehandling, videomatris, undervisningscentralstyrning, mediabearbetning, videointeraktion, IoT-kontroll, boutiqueinspelning och sändning, POE-switch och andra funktionella moduler. Värden har RS-232, RS-485, RELAY, I/O, infraröd I/R, USB, slutförstärkarterminal, MIC/LINE IN-ingång (stöder fantomströmförsörjning), Phoenix head stereo LINE OUT, HDMI, LAN-port, WAN-port och andra rika in- och utgångstyper för fysiska gränssnitt, som matchar olika ljud- och videoutrustning och miljökontrollutrustning för att möta behoven av undervisningsinformation i tillämpningsscenariot för boutiqueinspelning och sändningsklassrummet.

Videoingång:4 HDMI-gränssnitt (HDMI1- och HDMI3-ingångar stöder 4K30 när regissörsläget inte är aktiverat), lokal IP-nätverkskameraåtkomst stöder inte mindre än 16 kanaler och nätverksvidarebefordran stöder inte mindre än 4 kanaler;

Videoutgång:2 HDMI-gränssnitt;

Ljudingång:8-kanals Phoenix-terminalingångar, stöder 48V fantomströmförsörjning, MIC-ingång och linjär ingång adaptiv;

Ljudutgång:2 par Line OUT Phoenix-uttag för stereoutgång (L/R kan mata ut ljudkällan oberoende), 2-kanals 100W@8 ohm digitala förstärkarutgångar;

Kontrollport:3 x RS-232/RS-485, 2 x RELÄ, 2 x I/O, 2 x infraröd IR, 1 x Debugging-port ;

Gigabit nätverksswitch:1 WAN-port, 5 LAN-portar, VLAN kan delas, LAN1-LAN4 stöder POE-strömförsörjning;

USB-gränssnitt:2 x USB Typ-A, 1x USB Type-B, stöder automatisk kopiering av inspelat innehåll och systemuppgradering;

Hårddisk:Inbyggd standard 2TB hårddisk;

Installation:Standard 19-tums rackinstallation, höjd högst 1U;

ZigBee gateway-åtkomst:Stöd gatewayen för att komma åt terminalen via RJ45 och styr IoT-modulen via kontrollpanelen;

Förbindelse:Undervisningsspårningskameran är ansluten till den smarta utbildningsterminalen via en nätverkskabel, och kameran drivs av POE;

Switch-knapp:Dubbla strömbrytare säkerställer systemsäkerhet, frontpanelens högeffekts mjukströmbrytare, bakpanelens högeffekts hårdströmbrytare.

• Stöd för HDMI-signal och nätverks-RTSP-strömsignalåtkomst, oberoende kodning och avkodning av varje HDMI-video, 8-kanal 1080P@30-kodning och 8-kanal 1080P@30-avkodning; stöd H.265 och H.264;
• Videointeraktion har en maximal anti-nätverksjitterkapacitet på upp till 600 ms, vilket säkerställer att det smidiga förloppet av interaktiva samtal i princip inte påverkas när det finns nätverksjitter. De maximala huvud- och sekundära strömmarna kan justeras till 8 Mbps, den maximala flödeskontrollen är 20 gånger, I-rambegäransintervallet kan justeras och det maximala tröskelvärdet för avkodningsfelstolerans är 100;
• Värden har inbyggd hybridsyntes för flera skärmar, som stöder olika videoväxling, allokering, undertextöverlagring, bildparameterjustering och mosaikkonfiguration;
• Inbyggda lokala inspelnings- och lagringsfunktioner, stöder upp till 6 kanaler för video- och ljudinspelning (filmläge och resursläge); stöder push-funktion för RTMP livestreaming, och livestreamingen kan godtyckligt välja ljud- och videoströmmen som är ansluten till den lokala maskinen; inspelade videor kan spelas upp på begäran på WEB, eller matas ut till skärmen via HDMI för avkodning och uppspelning; stöder dockning med tredjeparts FTP-plattformar, uppladdning av inspelat kursmaterial, uppladdningstiden kan anpassas och inspelningstiden kan ställas in för varje dag (max 24 timmar);
• De inspelade MP4-filerna kan laddas ner från W EB-terminalen. Du kan välja att ladda ner filmlägesfilerna eller alla filer. De inspelade filerna kan sorteras efter tid och inspelningslängd. Du kan också ladda ner filerna direkt till ett USB-minne.
• Inbyggd videouppdelning och syntesfunktion, som kan realisera enkelskärms-, dubbelskärms-, treskärms-, nioskärms-, sextonskärms- och annan enkelskärms-/bild-i-bild-/bild-ut-bildsyntes och undertextöverlägg;
• Stöd åtkomst till distribuerade kontrollsystem, stöd åt terminalåtkomst till förhandsgranskning av bilder, distribuerad visualiseringskontroll och distribuerad skärmvisning, och användas som en distribuerad in- och utgångsgränssnittsmaskin;
• Mixningsfunktion för ljudprocessormodul: stöder blandning av lokalt ljud, inbäddat HDMI-ljud och fjärrnätverksljudströmmar till det lokala ljudgränssnittet; stöder även blandning av lokalt ljud, inbäddat HDMI-ljud och nätverksljudströmmar till nätverksljudmodulen;
• Ljudbehandlingsmodul, inbyggd AFC, ANS, AEC, AGC ljudbehandlingsalgoritmer, utrustad med expander, equalizer, kompressor, delay, limiter och för- och efterbehandlingsmoduler; mixningsinställningar, stöd för MIC/LINE, HDMI, nätverksljudingång, ljudrouting kan flexibelt konfigurera LINE OUT, HDMI OUT, effektförstärkarens AMP OUT-utgång;
• Stöd SIP-videokonferenssamtal med dubbla strömmar, stöd för utökad videointeraktion med flera punkter och stöd för 1+3-partis fjärrundervisningsvideointeraktion;
• Kommunikationsprotokoll: SIP, BFCP dual stream, RTSP, RTMP, TCP/IP, FTP, UDP, TLS;
• Stöd automatisk kopiering av värdinspelningsfiler till USB-minne, stöd för kopiering av den senaste klassen och en veckas kurs, påtvingad uppgradering av USB-minnessystem och återställning av initial konfiguration;
• Webben har en inbyggd automatisk sändningsstation, som stöder automatiska, halvautomatiska och manuella sändningslägen; stöder PVW och PGM skärmväxling, inspelning, paus och stoppning; kameradrift, skärmsyntesdrift och direktsändningsstart; stöder inställningar för tidtabellkoppling;
• Direktörstationen stöder förhandsgranskning av bärbara datorskärmar, stationära datorskärmar, lärarpanorama, lärarenärbild, studentpanorama, studentnärbild, vänster svart tavla, höger svart tavla och PVW- och PGM-skärmar; och enligt regissörsstrategin kan den utföra automatisk, halvautomatisk och manuell regissörskontroll.
• Direktörens station stödjer kopplingen till plattformen för klassscheman och utför automatisk inspelning och automatisk styrning enligt klassschemastrategin;
• Kamerakontroll av regissörsstationen, stöder kontroll av frontkameran, ställa in förinställda positioner, anropa förinställda positioner, stöder 10 förinställda positioner; stöder kontroll av kamerans brännvidd och horisontell rotation;
• Direktörstationen stöder inspelnings- och sändningskontroll, stöder inspelnings- och sändningsstart-, paus- och stoppoperationer; stöder start och stopp för direktsändningar; stöder automatiska, halvautomatiska och manuella regissörsinställningar;
• Regissörens konsol stöder layoutinställningar, stöder 12 fasta layoutsamtal för videosyntesläge och kan anpassa 6 layoutlägen;
• Direktörens station stöder layoutinställningar för videoläge för HDMI1, HDMI2 och virtuella flerskärmskanaler;
• WEB stöder ändring av kontrollpanelens inloggningsmetod, och inloggningsmetoden stöder enkel lösenordsinloggning och användarnamn + lösenordsinloggning;
• Stöd automatiskt förvärv eller manuell inställning av enhetens IP-adress, gateway- och maskinformation, och stöder VLAN-delning och NAT-konfiguration av nätverksportar;
• Stöd videokodningsinställningar, du kan ställa in videokodningskvalitet, bildhastighet, bithastighet (128K-8M), upplösning, I-bildintervall, I-bildruta och P-bildkvantiseringskoefficient;
• Stöd multicast-funktion, du kan ställa in multicast-adress och multicast-port;
• Stöd automatisk inspelning och sändningskonfiguration, ställ in läraren, eleven, tavlans kameraåtkomstströmsinformation, konfigurera regissörskoden manuellt, regissörsbytekoden; regissörs inspelningsskärmkanal;
• Stöd konfiguration av automatisk sändningshändelse som utlöser händelseprioritet och utlöser händelselagringstid;
• Miljökontrollhantering: du kan konfigurera centrala kontrollkommandon för varje RS232/485, I/O och infrarött kontrollgränssnitt, ställa in skript, protokoll, schemalagda uppgifter, IoT-gateways, ljud- och videolänkning, enhetsväckning, nätverkskontroll, Huawei skärmkontroll (Hongmeng), tvåvägsanalys, Beidou AI och andra kontrollfunktioner;
• Stöder åtkomst till upp till 16 nätverksvideoströmmar, kan flexibelt övervaka ljud- och videoprotokoll, bandbreddsdata, nätverkspaketförlustdata för åtkomst till videoströmmar och ställa in mosaik för videoströmmarna; 2. RTSP-strömsändningstjänst, stöder förhandsgranskning och visning av varje RTSP-vidarebefordranström på WEB-sidan, inställning av varje strömningsljudprotokoll (AAC, G711, G722) och val av videoåtkomstkälla;
• Stöd för import och export av systemkonfigurationsfil, import och nedladdning av konfigurationsfil för Android-kontrollplatta;
• Den inspelade videon kan spelas upp på begäran på flera skärmar på WEB, eller matas ut till skärmen via HDMI för avkodning och uppspelning; den stöder också erhållande av videofiler från liknande enheter i samma nätverk för visning på begäran.
