Översikt

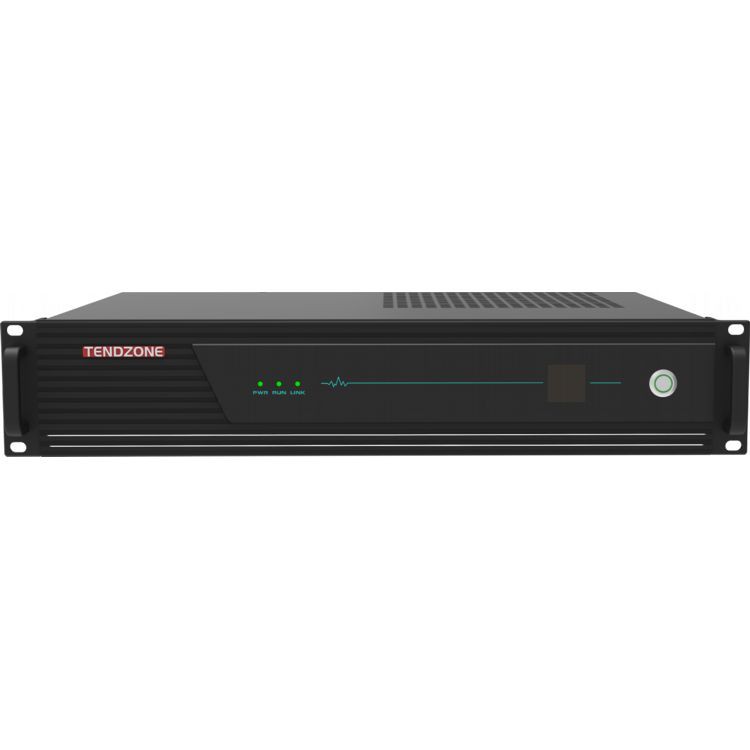

CLIMBER-1009-serien är den senaste 12-in-1 multifunktionella terminalvärden från TENDZONE, byggd på många års erfarenhet av integrerad produktutveckling. Denna avancerade lösning kombinerar TENDZONEs senaste ljudalgoritmer, videokodekar, centraliserad kontroll, mediabearbetning, fjärrkommunikation och andra teknologier. CLIMBER-1009 drivs av inhemska kärnprocessorer och är en nästa generations multifunktionell integrerad enhet optimerad för inbyggda system.
Denna produkt är designad med flexibilitet i åtanke och har en plug-in-kortdesign för att tillgodose olika scenariospecifika behov. Den integrerar en rad funktioner inklusive fjärrstyrd videokonferens, lokal inspelning och sändning, ljudförstärkning, videomatrisväxling, perifer miljökontroll, centraliserad enhetlig touch, distribuerade in- och utgångscodecs, IPC-åtkomst, POE gigabit-switch och mer. CLIMBER-1009 är idealisk för applikationer i multimediakonferensrum, smarta klassrum, föreläsningssalar, multifunktionella salar, mobila kommando- och utskickscentraler och andra miljöer.
Denna 12-i-1 multifunktionella terminalvärd stöder en mängd olika funktioner som lokala möten och fjärrmöten, livestreaming på distans, utbildning, övervakning, undervisning och mobilkommando. Den erbjuder sömlös integration med olika audiovisuella och miljömässiga kringutrustning, vilket möjliggör intelligent och effektiv drift. Den kan konfigureras som en hyperkonvergerad allt-i-ett-enhet med en inbyggd OPS-dator, trådlös skärmprojektion och trådlösa mikrofonmoduler, vilket erbjuder en allomfattande lösning som sparar utrymme och förenklar användarinteraktion.
Med en ny generation av mediebearbetningschips ger CLIMBER-1009 kraftfull prestanda och stöder H.265 4K@60fps videocodec, vilket förbättrar både bild- och ljudkvalitet för en överlägsen HD-upplevelse. Dessutom har den betydande förbättringar i kompatibilitet, nätverksanpassning, fördröjningshantering, anti-paketförlust, hantering av flera skärmar och samtidig multifunktionsbehandling, vilket gör det till en optimal lösning för myndigheter, företag, allmän säkerhet, utbildning, medicinsk och andra sektorer.
Drag
OPS dator:
- Inbyggd OPS-dator, Uppfyller kontorskrav och kan installera kontorsprogram, som Tencent Meeting, för mjukvarubaserade videokonferenser. (Anpassningsbar med inhemsk OPS enligt specifika behov).
Smart centraliserad kontroll:
- Integrerad styrning av multimediautrustning via konferensplattan, som möjliggör enhetlig hantering av ljud och video, videokonferenser, inspelning, sändning och kringutrustning från tredje part.
- Stöder vanliga centrala kontrollgränssnitt som RS232/485/IR/IO/RELAY för enkel integration med andra enheter.
- Stöder Zigbee IoT-protokoll för ytterligare kontrollalternativ.
- Dubbelriktad kontroll över en enda seriell länk för förenklad systemhantering.
- Kombinerar trådbunden kontroll med trådlös IoT-kontroll för att säkerställa stabil drift och förhindra störningar.
Högupplöst 4K-videomatris:
- 4-in-6-ut 4K60 HD sömlös videomatris med full flexibilitet för flera skärmkonfigurationer.
- Stöder olika scenarier som multimediakonferensrum, multimediaklassrum och kommandocentraler.
- Underlättar lokal centraliserad kontroll, display, ljudförstärkning och andra krav.
- Stöder codec-tekniken Multimedia Information Distributed Interactive System (MIDIS), som fungerar som ett distribuerat in-/utgångsgränssnitt.
Digital ljudprocessor:
- 8-in-4-ut fullfjädrat ljudgränssnitt, inklusive inbyggt nätverksljud och HDMI-ljudstöd.
- Integrerad 5A ljudalgoritm som minskar efterklang och brus, perfekt för klassrums- och konferensrumsmiljöer.
- Inbyggd digital förstärkare med 2×100W märkeffekt för tydlig, kraftfull ljudprestanda.
Videokonferenser:
- Lokal inspelnings- och uppspelningsfunktion för videokonferenser.
- Stöder interaktiva SIP-samtal på distans, vilket möjliggör dubbelriktad ljud- och videokommunikation för fjärrsamarbete.
- Valfri interaktiv auktorisering för flera parter för sömlös integration med tredjeparts videokonferensplattformar som stöder standardprotokoll.
Trådlös mikrofon:
- UHF-mottagare, stödjer trådlös handhållen mikrofonåtkomst, för lokal ljudförstärkning, konferensinspelning, videokonferenstalförstärkning;
Trådlös skärmprojektion:
- Stöd för att visa skrivbordsbilden av en bärbar enhet, smartphone eller surfplatta trådlöst på en skärm med hjälp av en liten dongel eller skärmprojektionsklient.
POE nätverksswitch:
- Stöder IPC-strömförsörjning, bild och kontroll över en enda kabel, vilket förenklar kabeldragning och installation.
- TCP/UDP-nätverkskontroll för tredjepartsenheter, förbättrar systemintegration.
- Tillhandahåller API-gränssnittsdokumentation för anpassade integrationer.
Lokal inspelning och uppspelning:
- Stöder lokal inspelning av 4 till 6 videoströmmar, vilket möjliggör enkel videolagring och åtkomst.
- Idealisk för mötesinspelning, livesändning av evenemang och träningssessioner.
Ingångs-/utgångsgränssnitt:
- Stöder integration med multimediadistribuerade interaktiva system för distribuerad schemaläggning och kommando.
- Ger flera I/O-alternativ för flexibel systemanslutning och hantering.
IPC-åtkomst:
- Stöder upp till 16 IPC-videoingångar, med möjlighet att hantera lokal utdata och inspelning.
- Idealisk för miljöer som kräver videoövervakning och övervakningsintegration.
Stabil och pålitlig:
- Byggd på ett inbyggt Linux-system, som säkerställer immunitet mot virus och ger en säker operativ miljö.
- Carrier-grade strukturdesign för kontinuerlig drift dygnet runt, vilket gör systemet mycket tillförlitligt och lämpligt för verksamhetskritiska applikationer.
- Enheten kan installeras i standardskåp eller användas självständigt, vilket erbjuder flexibla installationsalternativ.
- Frontpanel LCD för enkel övervakning och statusuppdateringar.
- Dubbla strömbrytare (hård ström och mjuk ström) för sömlös drift och system standby/väckningsfunktion.
Bild på baksidan:
(1) OPS-dator ( 2 ) Värdströmbrytare (3) Värdström ( 4 ) Gigabit Ethernet-portar * 6 (varav 4 är POE) ( 5 ) IR infrarött gränssnitt * 2 ( 6 ) RS-232/485 gränssnitt * 3 + RS-232/485 felsökningsport * 1 ( 7 ) ELAY-kontrollport * 2 (spänning och ström: 12V/högst 1A ) ( 8 ) I/O-gränssnitt*2 (spänning och ström: 12V/inte mer än 1A ) ( 9 ) USB Typ-A *2, USB Typ-B*1 (10) HDMI utgångsport* 6 ( 1 1 ) HDMI-ingångsport *4 ( 1 2 ) Förstärkaruttag 100W@8 ohm * 2 par ( 13 ) L/R Phoenix-terminal stereoutgång * 2 ( totalt 4 oberoende ljudutgångar ) (14) MIC/LINE-ingångsport * 8 (15) CAST trådlös projektion (16) UHF trådlös högtalarmodul
Populära Taggar: tolv-i-en integrerad processor, Kina tolv-i-en integrerad processor tillverkare, leverantörer, fabrik
SPECIFIKATIONER
|
projekt |
Specifikationer |
|
Säker och stabil |
Antar systemarkitektur av industriell kvalitet, utvecklad baserad på LINUX-systemet, virusfri |
|
Datagränssnitt |
2 USB Typ-A, 1 USB Typ-B |
|
Nätverkskamera |
12 lokala nätverkskameror, 4 nätverksvidarebefordran |
|
Video Codec |
Upp till 4 kanaler med 1080P60-kodning, upp till 4 kanaler med 1080P@60-avkodning eller 8 kanaler med 1080P@30-kodning och 8 kanaler med 1080P@30-avkodning; |
|
Ljud- och videoprotokoll |
Ljud stöder G.711, G.722, G722.1, G722.1C, AAC och stöder avkodning av ljudkodströmmar Video stöder H.264HP , MP, BP, H265MP |
|
Displayterminal |
Inbyggd videodelningsfunktion, som kan realisera enkel skärm/bild-i-bild/bild-ut-bildsyntes, undertextöverlägg, terminalnamnöverlägg och visning av stationslogotyp i enkel, dubbel, tre, fyra, fem, sex, sju, åtta, nio, tio, tretton och sexton delade skärmar |
|
kontrollpanelen |
Stöder en mängd olika kontrollpaneler, valfri 10.1-tums trådbunden Android-pekskärm (standard utan väggfäste, inget POE-stöd), 10.1-nätverk PoE-pekskärm för stationär dator, 10.{{5 }}tums nätverk PoE väggmonterad pekskärm (standard med väggmonterad bottenlåda) |
|
Codec-hastighet |
Maximalt 16 kanaler med 1080P codec, 512Kbps~16Mbps per kanal |
|
Ljudingång |
8-vägs Phoenix-terminalingång (stöder 48V fantommatning MIC-ingång eller line-in-ingång) , 4 -vägs HDMI-inbäddad ljudingång, 1-vägs OPS-ljudingång, 1-väg trådlös projektionsljudingång (tillval), 1-vägs trådlös talmoduls ljudingång (valfritt) |
|
Ljudutgång |
4-way line out-ljudutgång (eller 2 par L/R Phoenix-terminal stereoutgång), 2-vägs 100W@8 ohm digital förstärkarutgång (eller 2-vägs 150W@4 ohm digital förstärkarutgång) , 2 -vägs HDMI inbyggd ljudutgång ; stöder volymjustering, ljud stöder synkronisering och mixning. HDMI OUT1 stöder förstärkning av alla ljudingångar, HDMI OUT2~HDMI OUT6 stöder endast nätverks RSTP-strömförstärkning. |
|
Videoingång |
4 HDMI-ingångsgränssnitt, 16 IP-nätverkskameraingångar; HDMI IN1 och HDMI IN3 stöder ingång med en maximal upplösning på 4K30, och HDMI IN2 och HDMI IN4 stöder ingång med en maximal upplösning på 1920*1080@60; |
|
Videoutgång |
1) 6- kanal HDMI-utgångsgränssnitt, varav HDMI OUT2~HDMI OUT6 är homologa signalutgångar; HDMI OUT1 stöder en maximal upplösning på 4K30 utgång, och HDMI OUT2~HDMI OUT6 stöder en maximal upplösning på 1920*1080@60 utgång; 2) När den inbyggda OPS-datorn öppnar ett Tencent-möte (om kameran är ansluten till HDMI IN), kan den inbyggda OPS-datorskärmen endast matas ut från HDMI OUT1, och HDMI OUT2~6 kan bara visa skärmen för kameran ansluten till HDMI IN; 3) När den inbyggda OPS öppnar ett Tencent-möte (när endast en USB-kamera är direkt ansluten till USB-porten på OPS som Tencent-möteskamerasamlingen), kan den inbyggda OPS-datorskärmen matas ut från HDMI OUT1~ 6; 4) När Tencent Meeting inte pågår kan utgången för HDMI OUT1 och HDMI OUT2~6 väljas från trådlös skärmprojektion, inbyggd OPS-dator och HDMI IN1~4; |
|
Ljudbearbetning |
Stöder automatisk ekodämpning (AEC), automatisk förstärkningskontroll (AGC), automatisk brusreducering/undertryckning (ANC/ANS), automatisk återkopplingsavstängning (AFC), blandningsmatris (AM), paketförlustkompensation (PLC) |
|
Videobearbetning |
Stöder anpassning av videoupplösning, växling, allokering, skärmdelning, rullande undertextöverlagring, terminalnamnöverlagring, visning av stationslogotyp och justering av bildparameter; undertext och terminalnamn överlägg stöder godtycklig positionsjustering; stationslogotypen stöder positionsjustering uppe till vänster, uppe till höger, nedre vänster och nedre höger, och stöder justering av transparensdisplay; |
|
Kommunikationsprotokoll |
SIP, BFCP dubbelström , H.323, H.239 , E.164, H.245, NAT, H.225, Q.931 , RTSP, RTMP, TCP/IP, HTTP, FTP, TCP, UDP, NTP, RTP, RTCP, Telnet, TLS; |
|
Nätverksgränssnitt |
1 WAN-port, 5 LAN-portar; eller ställ in 6 nätverksportar för att vara helt anslutna; 4 av nätverksportarna stöder PoE-strömförsörjning; Obs: Om du behöver ansluta till en PoE-switch från tredje part rekommenderar vi att du använder en nätverksport som inte stöder PoE för att ansluta till den andra partens PoE-switch för att säkerställa att en av nätverksportarna inte ger extern PoE-ström . Försök att inte ansluta direkt till varandra med hjälp av PoE-gränssnitt. |
|
Blandningsfunktion |
Den stöder också lokalt ljud, inbäddat HDMI-ljud och fjärrljud RTSP-nätverksåtkomstströmmar som kommer in i mixern och kan dynamiskt välja mixning; den stöder också inbyggd OPS-ljudingång, inbyggd trådlös skärmprojiceringsljudingång (tillval) och inbyggd ljudingång för trådlös talarmodul (tillval) som går in i mixern; |
|
Central styrning |
Centralstyrning med en knapptryckning: växla system, justera utvolymen, växla signalkälla, kamerakontroll, inspelnings- och sändningskontroll, fjärrsamtal, miljökontroll, etc. Stöder försörjning av 12V ström till kontrollpanelen genom RELA-porten; |
|
Gränssnitt för miljökontroll |
3-way RS-232/485-gränssnitt, 1*RS232/RS485 DEBUG , 2-way RELAY, 2-way I/O, 2-way infrared IR |
|
videokonferens |
Stöd H.323 punkt-till-punkt videokonferenssamtal och extra strömsändning; Stöd SIP punkt-till-punkt videokonferenssamtal och extra strömsändning; En enda maskin stöder maximalt 6-festkonferenser (via SIP-protokoll), stöder skapandet av flera konferensmallar, stöder schemalagda konferenser och sammankallar automatiskt konferenser enligt den schemalagda tiden; du kan bjuda in nya terminaler att gå med i konferensen under konferensen, eller sparka ut en terminal från konferensen; du kan stänga av/aktivera ljudet för alla ställen, eller stänga av/slå på alla ställen med ett klick; Vid användning av H.323-protokollet stöds GK-registrering och samtal kan göras via kortnummer; Vid användning av SIP-protokollet stöds SIP-registrering och samtal kan göras via kortnummer; |
|
Tryck ström |
Stöd streaming till inte mindre än 8 olika livestreamingplattformar samtidigt |
|
Live streaming funktion |
Stöder upp till 10-kanals multicast, livesändning och on-demand |
|
Inspelningsfunktion |
Stöder att användas som en inspelnings- och sändningsdistributionsterminal och klient, med maximalt 4 lokala inspelningsströmmar (eller inspelning av 1 4K-bild), inspelnings- och sändningsfilformatet är MP4 , stöder automatisk kopiering av USB-minnen, framtvingad uppgradering av USB-minnessystem och återställning av initial konfiguration, stöder hantering av inspelning av filinnehåll (ladda ner/exportera/redigera/ta bort) |
|
Intern hårddisk |
Standard 2TB 3.5-tums hårddisk av övervakningsgrad, kan utökas till en 12TB hårddisk via USB |
|
Nätverkskommunikation |
Stöd för 4 -kanalsljudmixning och uppspelning, stöd för nätverkssömn och väckning, systemomkopplare med en knapptryckning |
|
Underhållsfunktion |
Stöder webbgränssnittshantering, ger snabb konfiguration av enhetsportar, stöder webbportslösenordsändring, IP-adressändring, fabriksåterställning, mjukvaruuppgradering, indikatorlampa, infraröd inlärning, logghantering, seriell portfelsökning, Telnet fjärrfelsökning, fjärrdrift och underhållshantering |
|
Inbyggd OPS-datormodul |
1) OPS-dator (Windows-version) modul, standardkonfiguration integrerad OPS 11:e generationens dator, 16G minne, 512G hårddisk, installerad med Windows 11 Professional operativsystem; 2) Tencent Conference-funktionen kan installeras och stöder användningen av externa video- och ljudsignaler som kamera och mikrofon för Tencent Conference. Samtidigt kan Tencent Conferences videogränssnitt matas ut genom det lokala HDMI OUT1-gränssnittet och förstärkas genom det lokala ljudgränssnittet; 3) HDMI OUT2-gränssnittet används som den enda insamlingskällan för Tencent Conference-videoingång; |
|
Trådlös skärmprojektionsfunktion |
1) Valfri trådlös skärmprojektionsmodul stöder trådlös överföring av skrivbordsbilder av bärbar terminal PC/mobiltelefon/PAD till hyperkonvergerade molnnoder via trådlös skärmprojektionssändare eller skärmprojektionsklient, och utmatning via det lokala HDMI OUT-gränssnittet för att realisera trådlös delning funktioner som bilddelning/presentation/videofil/kontorsamarbete; 2) USB1 används för att para ihop med den trådlösa skärmprojektionssändaren; USB2 används för att uppgradera mjukvaruversionen av den trådlösa skärmprojektionsmottagningsmodulen; 3) Antennen för den trådlösa mottagarmodulen kan förlängas till taket i konferensrummet för att förbättra mottagningssignalen för den trådlösa projektionsskärmen; |
|
Inbyggd trådlös högtalarmodul |
Valfri trådlös mikrofon/halsbandsklämma/headsetmodul, som stöder parning med hyperkonvergerade molnnoder som ljudkälla för lokal ljudförstärkning, lokal inspelning och sändning av konferensinspelning och talförstärkning i videokonferens; UHF trådlös talmottagningsmodul, stöder 2 mikrofoner som talar samtidigt; |
|
Installation |
Installation av 2 U telekom standardskåp, det rekommenderas att installera det nära kringutrustning för att minska belastningen på kabeldragningen |
|
Enhetens storlek |
Produktstorlek: bredd * höjd * djup 436,8 mm * 89 mm * 320 mm |
|
Ingångsspänning och ström |
AC100~240V/50~60Hz |
|
Enhetens strömförbrukning |
Utan extern högtalarutgång och POE-driven enhet: Typisk strömförbrukning När två externa högtalare och en extern POE-driven enhet är anslutna: Full belastning strömförbrukning |
|
Utrustningens vikt |
Nettovikten för hela maskinen är 9,3 kg, och den totala vikten med förpackning är 12 kg |
|
Driftstemperatur |
0~45 grader Fungerar |
|
Luftfuktighet Höjd |
10 % till 90 %, höjd mindre än eller lika med 5000 meter |
80W
350 W
